探頭安裝
選擇好LP…01探頭的安裝地點后,用戶需要自行找連接線纜把探頭同電壓表連接上;電壓表的量程要合適; 探頭輸出信號的接線圖在用戶手冊中有相關說明。對于在氣象站或者農業監測使用中,要確保(帶有水平儀),型號為LP BL(可選附件)。安裝探頭與地面保持平行,為此,請聯系北京北方大河建議用戶選購該系列探頭的安裝底座。

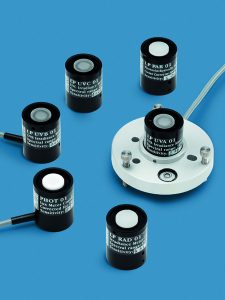

探頭 LP PHOT 01照度探頭:
(lx)。光照度探頭的光譜響應曲線接近于人眼的光譜響應曲線,即標準光度敏感曲線。LP PHOT 01探頭的光譜響應的照度計的讀數來校準的,該校準符合標準CIE No 69(1987). 曲線與標準廣度敏感曲線的差壓表示為對比誤差 Error F’. LP PHOT 01探頭是通過比照Primary MetrologicalInstitute這個計量院校準。
技術參數:
典型靈敏度:0.5 ÷1.5 mV/klux
光譜范圍:V(λ)
校準精度:<4%
f’1 (V(λ) match error):<8%
(余弦響應誤差):<3%
(線性誤差):<1%
(fatigue):<0.5%
探頭 LP RAD 01總輻射探頭:
LP UVA 01:輻射照度探頭,用于測量輻照度(W/m2),即單位面積m上2 所接受近紅外線(波長為400nm-1050nm)的輻射通量(W).該探頭適用于可見光和近紅外光線的輻照度測量。 探頭是按照Xe-Hg氙燈所產生的波長為577/579nm
光線來校準的。
技術參數:
典型靈敏度:2.6 μV/(μW/cm2)
量程:0-200 mW/cm2
光譜范圍:≈400nm ÷≈1050nm
校準精度:<6%
(余弦響應誤差):<7%
探頭 LP UVA 01
LP UVA 01:輻射照度探頭,用于測量輻照度(W/m2),即單位面積m上2 所接受的長波黑斑效應紫外線UVA(波長為315nm-400nm)的輻射通量(W).該探頭不會受可見光和紅外線的輻照度影響。探頭是按照Xe-Hg氙燈所產生的波長為365nm光線來校準的。該探頭適用于一切有紫外線燈照射的環境。
技術參數:
典型靈敏度:2.6 μV/(μW/cm2)
量程:0-200 mW/cm2
光譜范圍:peak at ≈360 nm and FWHM 60 nm
校準精度:<6%
操作溫度:0-50°C
輸出阻抗:1 kΩ
LP UVB 01探頭:
LP UVB 01:輻射照度探頭,用于測量輻照度(W/m2),即單位面積m2上所接受的中波紅斑效應紫外線UVB(波長為280nm-315nm)的輻射通量(W).該探頭不會受可見光和紅外線的輻照度影響。探頭是按照Xe-Hg氙燈所產生的波長為313nm光線來校準的。該探頭適用于一切有紫外線燈照射的環境。
技術參數:
典型靈敏度:0.19 μV/(μW/cm2)
量程:0-200 mW/cm2
光譜范圍:peak at ≈ 305 nm and FWHM 31 nm
校準精度:<8%
操作溫度:0-50°C
輸出阻抗:2 kΩ
LP UVC 01探頭:
LP UVC 01:輻射照度探頭,用于測量輻照度(W/m2),即單位面積m上所接受的短波滅菌紫外線UVC(波長為200nm-280nm)的輻射通量(W).該探頭不會受可見光和紅外線的輻照度影響。探頭是按照Hg氙燈所產生的波長為254nm光線來校準的。該探頭適用于一切有紫外線燈照射的環境。
技術參數:
典型靈敏度:0.19 μV/(μW/cm2)
量程:0-200 mW/cm2
光譜范圍:peak at 260 and FWHM 32nm
校準精度:<10%
LP PAR 01光合有效輻射探頭:
LP PAR 01:測量1秒、400nm-700nm光譜范圍內和單位面積m 上的光子數量比例。這個數量稱為PAR,即光合有效輻射。探頭是按照鹵鎢燈在特定光譜范圍內的光譜輻射亮度來校準的。
技術參數:
典型靈敏度:30 μV/(μmol/(m-2s-1)
量程:0-5000 (μmol/(m-2s-1)
光譜范圍:400 nm ÷ 660 nm
校準精度:<6%
訂貨信息:
LP PHOT 01:測量照度的照度探頭,CIE 濾光器,根據余弦定律校正擴散器。mV/klux輸出,5米連接線。
LP RAD 01:測量輻照的輻射探頭,根據余弦定律校正擴散器。μV / μWcm-2輸出,5米連接線。
LP PAR 01:測量PAR(光合有效輻射)范圍內光通量的輻射探頭。余弦校正,mV/micromol/m-2s-1,5米連接線。
LP UVA 01:測量長波黑斑效應紫外線UVA(315…400nm)范圍內輻照的輻射探頭,μV/μWcm-2的輸出,5米連接線。
LP UVB 01:測量中波紅斑效應紫外線UVB(280…315nm)范圍內輻照的輻射探頭,μV/μWcm-2的輸出,5米連接線。
LP UVC 01:測量短波滅菌紫外線UVC(200…280nm)范圍內輻照的輻射探頭,μV/μWcm-2的輸出,5米連接線。
LP BL:調平底座。安裝探頭時根據需求訂購。
HD978TR3:可配置信號轉換放大器,4-20mA(20-4mA)輸出。輸入測量范圍:
-10–+60mV,默認設置:0-20mA。 DIN rail 附件。Z小測量范圍是2mV。
HD978TR4:可配置信號轉換放大器,0-10(10-0Vdc)輸出。輸入測量范圍:
-10–+60mV。默認設置:0-20mA。 DIN rail 附件。Z小測量范圍是2mV。
HD978TR5:可配置信號轉換放大器,4-20mA(20-4mA)輸出。輸入測量范圍:
-10–+60mV。默認設置:0-20mA。Z小測量范圍是2mV。
HD978TR6:可配置信號轉換放大器,0-10(10-0Vdc)輸出。輸入測量范圍-10
–+60mV。默認設置:0-20mA。 Z小測量范圍是2mV。
