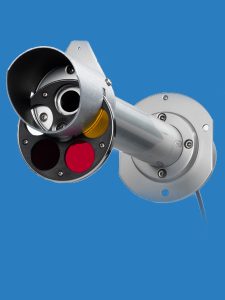

| 產品名稱： | LP PYRHE 16一級太陽直射計 |
| 產品型號： | LP PYRHE 16 |
| 簡介說明： | 測量太陽直接輻射 一級太陽直射表 輸出信號：mv,4-20ma,電壓信號，數字信號RS485等根據型號 |
直接日射表LP PYRHE 16（ISO 9060規定的一級直接日射強度表）是測量太陽直接輻射（Watt/㎡）的儀器。接收表面必須和太陽光線垂直（可使用太陽追蹤器或者其它裝置）。使用合適的隔膜確保只有垂直的光線可以到達輻射計的傳感器。根據WMO（2008版第7章節）和ISO 9060的相關規定，直接日射表的視角為5°。
該直接日射表有四個型號：
LP PYRHE 16 無源的
LP PYRHE 16AC 有源的，4…20mA的電流輸出
LP PYRHE 16AV 有源的，0…1V、0…5V或0…10V的電壓輸出，訂貨時需要確認輸出
LP PYRHE 16S 有源的，RS485 MODBUS-RTU數字信號輸出
LP PYRHE 16直接日射表是基于一個新型的無源熱電堆傳感器。熱電堆的敏感表面涂著一層亞光黑漆，因此儀器對不同的波長沒有選擇性。直接日射表的光譜范圍是由石英窗的透射比決定的，它的作用是預防傳感器接觸到塵土或水。一種特殊的石英可以進行250nm-40000nm范圍內的全部測量。
該傳感器的響應時間比ISO 9060規定的一級直接日射表的響應時間短（傳感器的響應時間低于9秒，而ISO 9060規定的是低于20秒）。
熱電堆的黑色表面吸收了輻射能，在熱接點和直接日射表本身（冷接點）之間產生了一個溫差。由于塞貝克效應，這個冷、熱接點間的溫差就轉換成了一個電位差。
為了Z大程度的減小靈敏性的變化，滿足一級直接日射表的相關規定，LP PYRHE 16配有無源補償電路。
LP PYRHE 16是一個密封的儀器，為了防止石英窗里結成冷凝，影響測量，儀器內部配有一個硅膠芯桶，用來吸儀器內的潮氣。
WMO的相關規定是視角是5°，傾斜度是1°.
技術參數：
典型靈敏性：5μV/(W/m2)
測量范圍：0-2000W/m2
光譜范圍：200nm-4000nm
響應時間：小于9秒
非線性：小于0.5%
視覺范圍：5°
工作溫度：-40°C + 80°C
阻抗輸出：5-50 Ω
Tilt響應：1%
溫度響應：小于4%
輸出信號：mv,4-20ma,電壓信號，數字信號RS485等根據型號
訂貨代碼：
LP PYRHE 16：根據ISO 9060規定的一級直接日射表。包括：遮光罩、硅膠芯桶、三包硅膠晶粒、4針M12自由插撥和校準報告。
LP PYRHE 16 AC：根據ISO 9060規定的一級直接日射表。包括：遮光罩、硅膠芯桶、三包硅膠晶粒、4針M12自由插撥和校準報告。輸出電流信號4…20mA。
LP PYRHE 16 AV：根據ISO 9060規定的一級直接日射表。包括：遮光罩、硅膠芯桶、三包硅膠晶粒、4針M12自由插撥和校準報告。輸出電壓信號：0…1Vdc、0…5Vdc、0…10Vdc，訂貨時注明輸出信號。
LP PYRHE 16S：根據ISO 9060規定的一級直接日射表。包括：遮光罩、硅膠芯桶、三包硅膠晶粒、8針M12自由插撥和校準報告。RS485 MODBUS-RTU數字信號輸出
連接電纜：
CPM12 AA4.2: 帶M12的4針電纜，長2米，一頭是M12連接到輻射傳感器，另外一頭是4根線；
CPM12 AA4.5: 帶M12的4針電纜，長5米，一頭是M12連接到輻射傳感器，另外一頭是4根線；
CPM12 AA4.10: 帶M12的4針電纜，長10米，一頭是M12連接到輻射傳感器，另外一頭是4根線；
備注：數字信號輸出的型號，輻射計型號后面有后綴-S,連接電纜只能選CPM12-8P系列的電纜：
CPM12-8P.2: 帶M12的8針電纜，長2米，一頭是M12連接到輻射傳感器，另外一頭是6根線；
CPM12-8P.5: 帶M12的8針電纜，長5米，一頭是M12連接到輻射傳感器，另外一頭是6根線；
CPM12-8P.10: 帶M12的8針電纜，長10米，一頭是M12連接到輻射傳感器，另外一頭是6根線；
RS485 MODBUS設置工具包：CP24,包含PC連接線和CD-ROM光盤（驅動及設置軟件）；
Kit 16.16： 帶3個淺平的Shott濾光片 (OG530, RG630,RG695)的旋轉式濾光輪 (5個地方）、遮光罩、安裝濾光輪的配件套裝。
