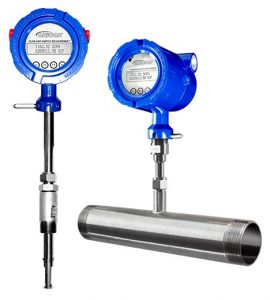

美國Onicon公司氣體測量F-5500系列熱式質量流量計
產品概述：
ONICON公司F-5000系列熱式質量流量計適合準確測量天然氣、壓縮空氣和其他工業氣體的質量流量。 該流量計直接測量質量流量，且不需要外部壓力和溫度補償。F-5500帶顯示，安裝方式可選在線式和插入式。標準型號流量計的信號輸出包括一路4-20mA模擬信號和一個通過BACnet?MS/TP 以及Modbus?RTU現場設置用的RS485接口；也可以提供另一路可以編輯的4-20mA模擬信號和脈沖輸出信號。選擇脈沖輸出信號的流量計也可以提供HART協議。
產品應用：
天然氣和甲烷的輔助計量：
同時也是下列氣體的監測選擇：
技術參數：
流量精度
天然氣/丙烷氣體
500-7000SFPM：±1.0%讀數
100-500SFPM：±2.0%讀數
壓縮空氣&其他高速率校準
±1.0%讀數+0.5%量程（量程比為100：1）
溫度精度
-40℉到250℉（-40℃到120℃）：±1℉
流量范圍
15—35,000SFPM
檢測方法
數字直接控制電路
管徑
插入式：1?”到24″公稱直徑
在線式：3/4″到6″公稱直徑
電源輸入
12-28VDC，Z小功率6W
氣體溫度
-40℉到250℉（-40℃到120℃）
環境溫度
??-40℉到158℉
Z大工作壓力
在線式流量計：
標準過程連接：Z大60 PSIG (4.1 barg)
高壓過程連接：Z大150 PSIG (10.3 barg)
插入式流量計：
法蘭ANSI 150安裝：(230 PSIG@100℉(16 barg))
螺紋NPT安裝：300 PSIG (20.7 barg)
不銹鋼關管件
壓力損耗（@2500SFPM，70℉和2PSIG）
插入式流量計：
小于0.5″W.C.（H2O）@1?”管，管徑越大，損耗越小
在線式流量計（內置流量調節器）：
小于0.5″W.C.（H2O）@ 2″管或者更大管徑
小于0.9″W.C.（H2O）@ 1″和1?”管
編程/存儲
出廠已經設置完成，可以直接使用。也可以通過USB接口和軟件現場編程。
非易失性存儲，在斷電的情況下，保存設置參數和流量值。
輸出信號
模擬輸出：4-20mA(標準信號)
可任選一個下面的信號：
材質
接液部分金屬元件: 不銹鋼316SS
電子元件外殼
??防風雨，NEMA 4，鋁
電氣連接
封閉的接線端子,連接線連接兩個3/4″NPT導線管連接頭
認證
??FM (USA) FMc (CAN)
Class 1, Div 1, Groups B, C, D;
Class 2, Div 2, Groups E, F, G;
Class 3, Div 1; T4, Ta = -40? C to 70? C;
Class 1, Zone 1, AEx/Ex db IIB + H2 T4;
Gb Ta = -40? C to 70? C;
Type 4X, IP66/67
CE Mark
EMC Directive; 2014/30/EU
Emissions and Immunity Testing:
EN61326-1:2013EMC Directive; 2014/30/EU
Emissions and Immunity Testing:
EN61326-1:2013
Massachusetts Board of State Examiners of Plumbers and?Gasfitters?
?
| Schedule 40普通管測量量程15-7000SFPM | ||
| 管徑 | 瞬時流速SCFH | |
| （英寸） | Z小 | Z大 |
| ? | 3.3 | 1,560 |
| 1 | 5.4 | 2,521 |
| 1? | 9.3 | 4,362 |
| 1? | 13 | 5,938 |
| 2 | 21 | 9,740 |
| 2? | 30 | 13,964 |
| 3 | 46 | 21,562 |
| 4 | 80 | 37,130 |
| 5 | 125 | 58,350 |
| 6 | 181 | 84,263 |
| 8 | 313 | 145,912 |
