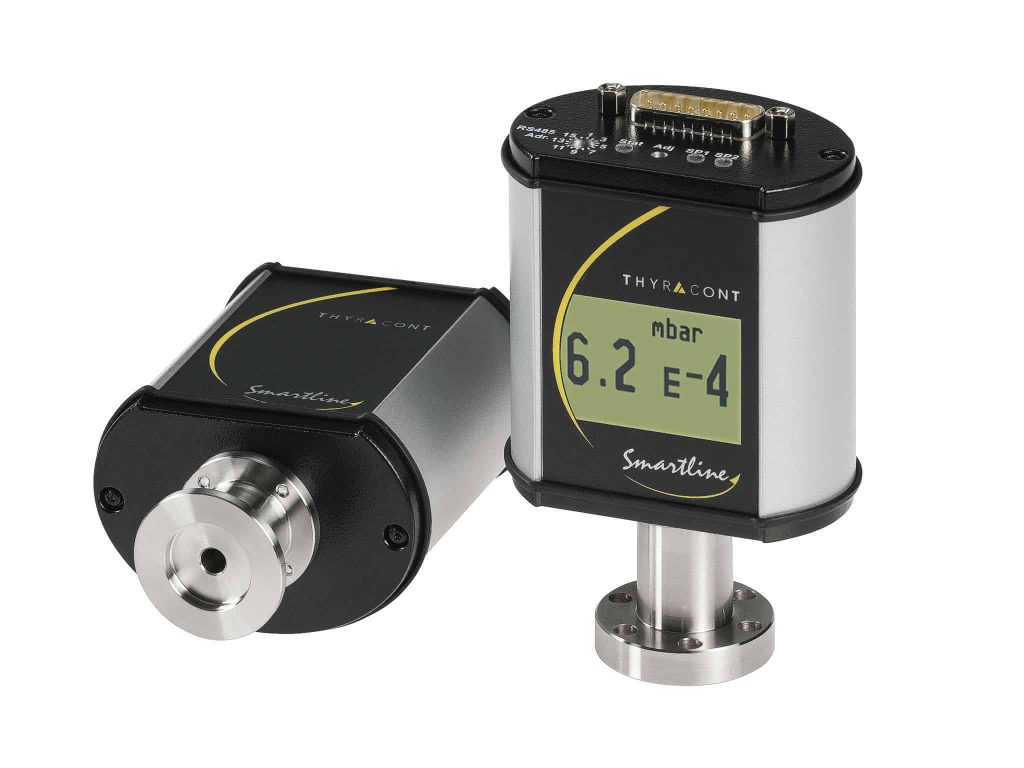

VSR53DL真空計擁有雙傳感器
·全量程高精度真空計
·DN16KF·
LCD顯示可選
VSR Smartline系列真空計
壓力1200到1×10-4mbar
從大氣壓到真空的壓力，數顯真空計VSR（擁有壓阻式和皮拉尼雙傳感器）都可以測量，無論是在高真空段還是低真空段。
微控制器可以自動控制兩個真空傳感器間的相互作用。
Smartline真空計引領著在安全、、價廉的技術向前發展。
典型應用：
·負載制動
·分析儀器
·噴涂廠
·真空爐
·泄漏檢測
·低真空泵的操作控制
·過程工程
·質譜儀器
·真空系統的安全電路
特點：
·傳感器測量范圍廣Pirani/piezo
·精度高，分辨率好
·兩個獨立、浮動電位繼電器開關
·響應時間短
·良好的重復性和長期穩定性
·測量單元體積小，例如VSR53D是2CM3
·金屬密封不銹鋼傳感器，適合真空應用
·金屬屏保護燈絲防油、防溶劑蒸汽
·良好的溫度補償確保了測量的穩定性
·傳感器探頭可以更換
·20mbar以上的測量不受氣體類型的影響，Pirani傳感器不同氣體類型的校準因子可調
·LED顯示儀器狀態和開關點
·RS485接口和其它模擬輸出信號1.5-8.58V或EtherCAT
·通過按鍵或接口調整零點和大氣壓
·LCD顯示（VSR53DL，VSR54DL）
·如果出現錯誤，屏幕閃爍紅色，正常工作狀態是綠色（VSR53DL，VSR54DL）
·和PLC連接方便
·數字輸出信號可以遠程傳輸（Z遠距離500米)
·波特率9.6kBit/s到115kBit/s
·金屬外殼，結實耐用
·防護等級IP54（VSR53E/VSR54E)
·可以連接Thyracont公司生產的2通道或4通道的顯示器VD12/VD10
·通過不銹鋼小法蘭DN 16 ISO-KF或conflat法蘭DN 16 CF-F真空連接
技術參數
傳感器 Pirani/inverted magnetron（依據氣體不同）
真空接觸材質 不銹鋼1.4307、鎳、金、硅氧化物、鎢、玻璃
測量范圍 1200到1×10-4mbar（900到1×10-4torr），Z大過壓4bar
精度 1200到10mbar:±0.3%滿量程
10到2×10-3mbar:±10%讀數
重復性 ±0.1%滿量程（1200到10mbar）
±2%讀數（10到2×10-3mbar）
響應時間 1200到10mbar：<30ms（piezo）
10到2×10-3mbar：<100ms（Pirani）
供電電壓 20到30VDC
電氣連接 VSR53D/DL,VSR54D/DL:SubD,15pol.,male,lockable
VSR53E,VSR54E:M12圓形接頭,female,lockable
1x標準A,5針,2x密碼D,4針
電流 Z大2.5W，同時0.8Wf.EtherCAT/繼電器/LCD
操作溫度 5到60℃（相對濕度Z大80%@30℃，無冷凝）
存儲溫度 -40到65℃
Z高烘烤溫度 法蘭（電氣分離）上的溫度125℃
輸出信號 0到10VDC，測量范圍1.5-8.58VDC，log.，1V/等級
負載電阻>10KΩ(VSR53D/DL,VSR54D/DL)
串行接口 RS485:9.6kBit/s到115kBit/s，開關地址1-16
開關點 2個開關繼電器，50VAC/2A,30VDC/2A,Z大60VA
真空連接 DN 16 ISO-KF（VSR53),DN 16 CF-F（VSR54)
防護等級 IP54（VSR53E,VSR54E),IP40(VSR53D/DL,VSR54D/DL)
重量 220克（VSR53D）
訂貨代碼：
·VSR53D
piezo-Pirani真空計，1200到1×10-4mabr，DN 16 ISO-KF連接，輸出0-10V 和RS485
·VSR53DL
同VSR53D，帶LCD顯示
·VSR53E
同VSR53D，RS485輸出和EtherCAT
·VSR54D
piezo-Pirani真空計，1200到1×10-4mabr，DN 16 CF-F連接，輸出0-10V 和RS485
·VSR54DL
同VSR54D，帶LCD顯示
·VSR54E
同VSR54D，RS485輸出和EtherCAT
配件：
·W1515002
帶VD12和VD10的真空計VSR53D/DL和VSR54D/DL的連接線，線長2米
·W1515006
同W1515002，線長6米
·W1515020
同W1515002，線長20米
·B_VSP53
傳感器探頭，DN 16 f.VSR53
·B_VSP54
傳感器探頭，DN 16 CF-F，f.VSR54
