其中3個內置溫度、濕度和壓力傳感器檢測傳感器的工作條件。調平裝置，即使有防紫外線防護屏也能看到，加上傾斜角度選項，用戶可以識別正確的位置。RS485 Modbus RTU輸出信號隔離+可選模擬輸出，傳感器靈活且易于集成在外部系統中。
基于熱電堆，LPS10… 的設計符合WMO規范和IEC 61724-1對A級光伏系統的要求。使用PC應用軟件DATAsense，可以配置傳感器，實時測量，并將連接期間檢測到的值保存在文件中。
使用應用軟件DATAsense，可以配置傳感器（例如：Modbus參數、模擬輸出的測量范圍等）、實時監測、記錄連接期間檢測值。詳細文件下載：
技術參數：
| 傳感器 | 熱電堆 |
| 測量范圍 |
-200…4000 W/m2 模擬輸出的范圍用戶可配置 （默認0…2000 W/m2） |
| 分辨率 | 0.1 W/m2 |
| 視角 | 2πsr |
| 光譜范圍（50％） | 283…2800 nm |
| 輸出 |
RS485 Modbus-RTU（隔離） 可選模擬輸出4…20mA（默認）， 0…20mA，0…1V，0…5V或0…10V |
| 電源 |
RS485輸出：7…30 Vdc 模擬輸出：10…30 Vdc （0…10V輸出電源：15…30 Vdc） |
| 功耗 | 15 mA @ 24 Vdc |
| 連接 |
5針M12插頭（RS485Modbus-RTU輸出） 8針M12插頭（模擬輸出） |
| 重量 | 約620克 |
| 工作條件 | -40…+80℃/0…100%RH |
| 氣泡水平精度 | <0.2° |
| 防護等級 | IP67 |
| MTBF | >10年 |
| 材料 |
外殼：陽氧化鋁 屏幕：ASA 圓頂：光學玻璃 |
LPS10/LPS20/LPS03太陽總輻射傳感器分別對應ISO 9060:2018標準的Class A,Class B，Class C 三個級別總輻射表，它們的技術參數對照表：
| 型號 | LPS10… | LPS02… | LPS03… |
| 對應ISO 9060:2018 標準分類 | Class A | Class B | Class C |
| 光譜范圍 (50% 點) | 283~2800nm | 283 ~ 2800nm | 300～2800nm |
| 響應時間 (95%) | <2s | < 10s | <18S |
| 測量范圍W/㎡ | -200…4000 W/m2 | -200…4000 W/m2 | -200…4000 W/m2 |
| 零點漂移 a) 熱輻射@200W/㎡ | <±7W/m2 | <± 10W/㎡ | < ±15 W/㎡ |
| 零點漂移 b) 溫度變化 @5 K/h | <±2W/m2 | < ±4W/㎡ | < ±4W/㎡ |
| 不穩定性 (變化/年) | < 0.5%/year | < 1%/year | < 1%/year |
| 非線性 | < 0.2% | < 1% | < 1% |
| 光譜誤差 | < 0.2% | < 0.5% | < 1% |
| 傾斜響應 | < 0.2% | < 1% | < 1.5% |
| 溫度響應(-10~ +40°C) | < 0.5% | < 1.5% | < 2% |
| 靈敏度μV/W/㎡ | 6~12 | 6 ~ 12 | 5 ~ 15 |
| 探測器類型 | 熱電堆 | 熱電堆 | 熱電堆 |
訂貨代碼：
| 型號 | 信號輸出 |
| LPS100P0 | mV信號輸出 |
| LPS100C0 | 2線4~20mA |
| LPS10M00 | Modbus RTU |
| LPS10M0T | Modbus RTU+傾斜角度測量功能 |
| LPS10MA0 | Modbus RTU+0/4-20mA、0-1V/5V/10V |
| LPS10MAT | Modbus RTU+0/4-20mA、0-1V/5V/10V，+傾斜角度測量功能 |
使用應用軟件DATAsense，可以配置傳感器（例如：Modbus參數、模擬輸出的測量范圍等）、實時監測、記錄連接期間檢測值。詳細文件下載
技術參數：
| 傳感器 | 熱電堆 |
| 測量范圍 |
-200…4000 W/m2 模擬輸出的范圍用戶可配置 （默認0…2000 W/m2） |
| 分辨率 | 0.1 W/m2 |
| 視角 | 2πsr |
| 光譜范圍（50％） | 283…2800 nm |
| 輸出 |
RS485 Modbus-RTU（隔離） 可選模擬輸出4…20mA（默認）， 0…20mA，0…1V，0…5V或0…10V |
| 電源 |
RS485輸出：7…30 Vdc 模擬輸出：10…30 Vdc （0…10V輸出電源：15…30 Vdc） |
| 功耗 | 15 mA @ 24 Vdc |
| 連接 |
5針M12插頭（RS485Modbus-RTU輸出） 8針M12插頭（模擬輸出） |
| 重量 | 約620克 |
| 工作條件 | -40…+80℃/0…100%RH |
| 氣泡水平精度 | <0.2° |
| 防護等級 | IP67 |
| MTBF | >10年 |
| 材料 |
外殼：陽氧化鋁 屏幕：ASA 圓頂：光學玻璃 |
其中3個內置溫度、濕度和壓力傳感器檢測傳感器的工作條件。調平裝置，即使有防紫外線防護屏也能看到，加上傾斜角度選項，用戶可以識別正確的位置。RS485 Modbus RTU輸出信號隔離+可選模擬輸出，傳感器靈活且易于集成在外部系統中。
基于熱電堆，PYRAsense03 LPS… 是光伏系統的測量的經濟選擇。使用PC應用軟件DATAsense，可以配置傳感器，實時測量，并將連接期間檢測到的值保存在文件中。
使用應用軟件DATAsense，可以配置傳感器（例如：Modbus參數、模擬輸出的測量范圍等）、實時監測、記錄連接期間檢測值。
技術參數：
| 傳感器 | 熱電堆 |
| 測量范圍 |
-200…4000 W/m2 模擬輸出的范圍用戶可配置 （默認0…2000 W/m2） |
| 分辨率 | 0.1 W/m2 |
| 視角 | 2πsr |
| 光譜范圍（50％） | 300…2800 nm |
| 輸出 |
RS485 Modbus-RTU（隔離） 可選模擬輸出4…20mA（默認）， 0…20mA，0…1V，0…5V或0…10V |
| 電源 |
RS485輸出：7…30 Vdc 模擬輸出：10…30 Vdc （0…10V輸出電源：15…30 Vdc） |
| 功耗 | 15 mA @ 24 Vdc |
| 連接 |
5針M12插頭（RS485Modbus-RTU輸出） 8針M12插頭（模擬輸出） |
| 重量 | 約230克 |
| 工作條件 | -40…+80℃/0…100%RH |
| 氣泡水平精度 | <0.2° |
| 防護等級 | IP67 |
| MTBF | >10年 |
| 材料 |
外殼：陽氧化鋁 屏幕：ASA 圓頂：光學玻璃 |
訂貨代碼：
| 型號 | 信號輸出 |
| LPS030P0 | mV信號輸出 |
| LPS030C0 | 2線4~20mA |
| LPS03M00 | Modbus RTU |
| LPS03M0T | Modbus RTU+傾斜角度測量功能 |
| LPS03MA0 | Modbus RTU+0/4-20mA、0-1V/5V/10V |
| LPS03MAT | Modbus RTU+0/4-20mA、0-1V/5V/10V，+傾斜角度測量功能 |
小巧、輕便、緊湊。該總輻射表為小型光伏監測和光伏系統的效率監測而設計，LPPYRA-Lite 使用熱電堆傳感器，可以準確、可靠的測量。
它有 4個型號可選：
LPPYRA-Lite：無源，mv輸出
LPPYRA-LiteAC：有源，帶兩線（電流回路）4…20 mA 輸出。
LPPYRA-LiteS ：RS485 ，MODBUS RTU通訊協議
LPPYRA-LiteS12 ：SDI-12通訊協議
易于設置和安裝：
可直接傾斜安裝。可選的安裝底座用于簡化安裝。
在水平定位的情況下，也可以選擇集成調平裝置的固定底座。
技術參數：
| 傳感器 | 熱電堆 |
| 典型靈敏性 | 5…15 μV/Wm-2或7μV/Wm-2 |
| 測量范圍 | 0…2000 W/m2 |
| 視角 | 2π sr |
| 光譜范圍（50%） | 300…2800 nm |
| 輸出 | LPPYRA-Lite: μV/Wm-2(阻抗33…45 Ω) LPPYRA-Lite AC: 兩線4…20mA (RL≤ 500 Ω) LPPYRA-LiteS ：RS485 ，MODBUS RTU通訊協議 LPPYRA-LiteS12 ：SDI-12通訊 |
| 供電 | LPPYRA-Lite:無源 LPPYRA-Lite AC:10…30 Vdc LPPYRA-LiteS ：5-30VDC LPPYRA-LiteS12 ：7-30VDC |
| 功耗 | LPPYRA-Lite:無源 LPPYRA-Lite AC:等于輸出信號(4…20 mA) LPYRA-LiteS: 8mA LPPYRA-LiteS12: <200 μA @正常運行時 < 5 mA @測量時 |
| 連接 | 4針M12接頭 |
| 重量 | 約146克 |
| 工作環境 | -40…80℃/0…100%RH |
| 防護等級 | IP67 |
| MTBF | > 10年 |
ISO 9060:2018標準：
| 級別 | C級 |
| 響應時間 | < 25 s |
| a)200 W/m2熱輻射的響應 | < |±20| W/m2 |
| b) 環境溫度5 K/h變化的響應 | < |±6|W/m2 |
| c)總零偏移，包括影響a）、b）和其他來源 | < |±30| W/m2 |
| 長期穩定性（1年） | < |±2|% |
| 非線性 | < |±2|% |
| 余弦響應 | < |±25|W/m2 |
| 光譜誤差 | < |±2|% |
| 溫度響應(-10…+40℃) | < 3 % |
| 傾斜響應 | < |±3|% |

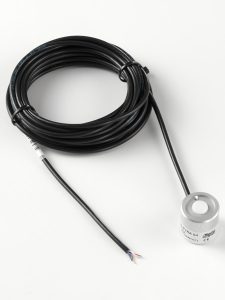

| 產品名稱： | LP Silicon-PYRA 04經濟性太陽總輻射傳感器 |
| 產品型號： | LP Silicon-PYRA 04 |
| 簡介說明： | 硅光電二管（400nm-1100nm）測量太陽總輻射 高性價比 mv輸出 快速響應 |
PYRAfast 是 PYRAsense 系列總日射表的新成員， 其設計目的是準確測量平面上的全球輻照度（瓦特 / 平方米），在各種天氣條件下都 能提供良好的性能。
作為一款符合 ISO 9060:2018 標準的快速響應、光譜平坦的 A 級傳感器，它嚴格遵循國際標準，同時也符合世界氣象組織（WMO）的指導方針。 其診斷功能、集成的環境控制以及靈活的配置選項，使其成為需要快速、準確太陽輻 射測量的專業人士的可靠之選。
LPR10 是該系列中的高級別產品。無論你是在大型太陽能農場開展工作，還是進行 研究項目，LPR10 都能滿足你的獨特需求。
它能夠無縫集成到現有的監測系統中， 為多種應用提供全面解決方案，包括但不限于：
? 環境研究
? 科研項目
? 氣象學領域
? 光伏監測
技術參數
| 傳感器 | 熱電堆 |
| 測量范圍 | -200…4000 W/m2 |
| 分辨率 | 0.1 W/m2 |
| 視角 | 2π sr |
| 光譜范圍 (50% | 285…2850 nm |
| 輸出 | 隔離式 RS485 Modbus-RTU |
| 加熱器 | 集成式 |
| 電源 | 7…30 Vdc |
| 功耗 | 2 W (heater ON) 0.3 W (heater OFF) |
| 接 口 | 5針 M12 |
| 重 量 | 650 g |
| 工作條件 | -40…+80 °C 0…100 %RH 最高海拔 6000 m |
| 氣泡水準儀精度 | < 0.2° |
| 防護等級 | IP 67 |
| 材料 | 外殼：陽極氧化鋁 濾網：ASA 圓頂：光學玻 |
| MTBF | > 10 years |
詳細資料下載
]]>
探索優化設計的通風和加熱裝置VUP12:更好的解決方案，可以提高太陽輻射測量的精度，同時保持傳感器的工作溫度均勻。用我們加熱和通風技術告別由環境因素造成的不準確。
始終保持均勻溫度通風功能更少地減少了眾所周知的“A型”偏移常見的總輻射計和地面輻射計，確保了準確的數據，這要歸功于傳感器溫度的穩定。無論是炎熱的太陽還是寒冷的天氣，我們的裝置都能承受大部分天氣條件，防止傳感器光學部分形成露水和霜。通風通常總是在運行中，以保持輻射計的溫度均勻，并防止灰塵沉降在圓頂上。
但這還不是全部:由于加熱功能，它可以應對非常惡劣的氣候，避免傳感器圓頂上的冰雪堆積。我們的設備經過智能設計，僅在必要時激活加熱，在不影響精度的情況下清除雪或冰。
配備兩個獨立的等功率加熱回路，更好地適應各種各樣的天氣。如果氣候不是特別惡劣，兩個獨立的加熱回路中只有一個可以被激活;或者，如果氣候更惡劣，兩個回路都可以被激活。
滿足各種標準：
? IEC 61724-1
? ISO/TR 9901
? “BSRN operations manual”
小巧緊湊的外形解決方案允許在短時間內均勻加熱。
防風雨設計保證在惡劣天氣條件下不間斷運行。
適用于LPS02…和LPS10……系列總輻射傳感器，VUP12符合各種工業標準，包括IEC 61724-1, ISO/TR 9901和“BSRN操作手冊”。
選擇VUP12通風罩，將您的太陽輻射測量提升到更高的準確性和可靠性。
技術參數：
通風時供電：12 Vdc ± 10% / 1.6 W
加熱時供電：12 Vdc ± 10%6 W (啟動加熱模塊 1) + 6 W (啟動加熱模塊 2)
工作條件：-40…+70 °C / 0…100 %RH，*高海拔 3000 m
電纜長度：5米電纜
IP防護等級：IP54。內部電子連接IP67。
重量：0.6KG（不包括電纜）
通風和加熱功能的使用：
通風在正常情況下一直處于工作狀態，以保持輻射傳感器的溫度均勻，防止灰塵在穹頂上沉淀。相反，是否需要激活加熱回路取決于環境溫度。如果氣候不是特別惡劣，兩個加熱回路中只有一個可以被激活;或者，如果氣候更惡劣，兩個回路都可能被激活。啟動加熱的確切溫度也取決于其他氣候因素。例如，在圓頂上形成露水的可能性受到氣候是干燥還是潮濕的影響。因此，準確地啟動加熱模塊與安裝地點環境相關聯。
| 產品名稱： | 光度計,照度計 |
| 產品型號： | HD2102.1/HD2102.2 |
| 簡介說明： | 光度測量：照度，亮度測量 輻射測量：UVA,UVB,UVC 可選記錄功能 可選配軟件，下載數據 |
 |
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
光度照度輻射傳感器探頭型號：
光度輻射探頭圖片如下:
其它配件：
|
LP 471LUM2
HD30.1是Delta Ohm公司生產的對可見光和紫外線光的光譜進行分析的儀器。這款儀器使用靈活簡單且價格低廉，由連接線連接兩個部分組成：記錄儀指示器（圖1）HD30.1和測量傳感器（圖2）HD30.S1（光譜范圍380nm到780nm）和HD30.S2（光譜范圍220nm到400nm），傳感器可以互換且已經校準過了（校準文件存儲在探頭中）。HD30.1是Linux操作系統，可以進行數據處理和管理（圖3），觸摸屏且彩色顯示（圖4）；其光譜和導出的參數可以存儲在儀器內部（內存150MB），聯系010-82306808也可以存儲到外部內存上（micro-SD卡或USB按鍵）。格式和一般的數據處理和分析是兼容的，除此之外，軟件也可以存儲數據備份的圖片。
HD30.S1分析380nm到780nm可見光光譜范圍和計算下列參數：
照度[lux]、相關色溫CCT[K]、三原色坐標[x,y](CIE1931)或[u’,v’](CIE1976)、CRI（顯色指數,R1…R14,Ra）、PAR[μmolfot/sm2]。
HD30.S1分析220nm到400nm紫外線光譜范圍和計算下列參數：
UVA輻照度（W/㎡）、UVB輻照度（W/㎡）和UVC輻照度（W/㎡）。
這兩個傳感器都有光學輸入，輸入帶新型散光器，可優化根據余弦響應且不會造成光譜變形。
每個探頭出廠前都存儲有校準數據，用戶可以通過指示器讀數。
電池（可充電電池、3.7V、6.6Ah）或連接電源適配器（SWD06）供電，電源適配器可以給儀器供電，同時也可給電池供電。
儀器工作時電池的使用壽命約10小時。
訂貨代碼：
HD30.1+HD30.S1：包括HD30.1記錄器、HD30.S1傳感器測量可見光380nm…780nm范圍、4GB micro SD卡、電源適配器SWD06、塑料箱子、CD使用說明書和校準報告。
HD30.S2：HD30.S2傳感器測量紫外光220nm…400nm范圍。
SWD06：電源適配器/電池充電器。
BAT30：6600mA、3.7V可充電電池。
Micro SD：4GB Micro SD卡。
HD30S：軟件副本。
VTRAP：三角架，Z大高度280mm。
校準報告：
VCERT-L27：380…800nm范圍內光譜輻照校準，鹵素Halogen標準燈測量。
VCERT-L28：200…400nm范圍內光譜輻照校準，氘Deuterium標準燈測量。
VCERT-L29：300…800nm范圍內光譜輻照校準，積分球生成的輻照測量。
子個數。LP…01系列光照輻射探頭不需外部供電，輸出mA信號；光電二管遇到光線后可產生感光電流，然后轉換成電壓表可讀取的電位差，一旦電壓表讀到電位差，那么測量值將通過校準系數計算出來。LP…01系列探頭帶有余
弦校正擴散器。測量紫外線探頭的光擴散器是材質制成的。該系列探頭適用于室內環境的光照度輻射測量。由石英制成的；其他探頭的光擴散器則通常是由丙烯酸或者特氟綸（LPPHOT01)其輸出信號可以放大或者轉換成4-20mA或0-10V，通過導軌式安裝的信號轉換器HD978TR3(4-20mA）和HD978TR4(0-10V），或者使用壁掛式HD978TR5(4-20mA)和HD978TR6(0-10V）信號轉換器。
探頭安裝
選擇好LP…01探頭的安裝地點后，用戶需要自行找連接線纜把探頭同電壓表連接上；電壓表的量程要合適； 探頭輸出信號的接線圖在用戶手冊中有相關說明。對于在氣象站或者農業監測使用中，要確保（帶有水平儀），型號為LP BL（可選附件）。安裝探頭與地面保持平行，為此，請聯系北京北方大河建議用戶選購該系列探頭的安裝底座。
探頭 LP PHOT 01照度探頭：
（lx)。光照度探頭的光譜響應曲線接近于人眼的光譜響應曲線，即標準光度敏感曲線。LP PHOT 01探頭的光譜響應的照度計的讀數來校準的，該校準符合標準CIE No 69(1987). 曲線與標準廣度敏感曲線的差壓表示為對比誤差 Error F’. LP PHOT 01探頭是通過比照Primary MetrologicalInstitute這個計量院校準。
技術參數：
典型靈敏度：0.5 ÷1.5 mV/klux
光譜范圍：V(λ)
校準精度：<4%
f’1 (V(λ) match error):<8%
（余弦響應誤差）：<3%
（線性誤差）：<1%
(fatigue):<0.5%
探頭 LP RAD 01總輻射探頭：
LP UVA 01:輻射照度探頭,用于測量輻照度(W/m2)，即單位面積m上2 所接受近紅外線（波長為400nm-1050nm）的輻射通量（W).該探頭適用于可見光和近紅外光線的輻照度測量。 探頭是按照Xe-Hg氙燈所產生的波長為577/579nm
光線來校準的。
技術參數：
典型靈敏度：2.6 μV/(μW/cm2)
量程：0-200 mW/cm2
光譜范圍：≈400nm ÷≈1050nm
校準精度：<6%
（余弦響應誤差）：<7%
探頭 LP UVA 01
LP UVA 01:輻射照度探頭,用于測量輻照度(W/m2)，即單位面積m上2 所接受的長波黑斑效應紫外線UVA（波長為315nm-400nm）的輻射通量（W).該探頭不會受可見光和紅外線的輻照度影響。探頭是按照Xe-Hg氙燈所產生的波長為365nm光線來校準的。該探頭適用于一切有紫外線燈照射的環境。
技術參數:
典型靈敏度：2.6 μV/(μW/cm2)
量程：0-200 mW/cm2
光譜范圍：peak at ≈360 nm and FWHM 60 nm
校準精度：<6%
操作溫度:0-50°C
輸出阻抗:1 kΩ
LP UVB 01探頭：
LP UVB 01:輻射照度探頭,用于測量輻照度(W/m2)，即單位面積m2上所接受的中波紅斑效應紫外線UVB（波長為280nm-315nm）的輻射通量（W).該探頭不會受可見光和紅外線的輻照度影響。探頭是按照Xe-Hg氙燈所產生的波長為313nm光線來校準的。該探頭適用于一切有紫外線燈照射的環境。
技術參數:
典型靈敏度：0.19 μV/(μW/cm2)
量程：0-200 mW/cm2
光譜范圍：peak at ≈ 305 nm and FWHM 31 nm
校準精度：<8%
操作溫度:0-50°C
輸出阻抗:2 kΩ
LP UVC 01探頭：
LP UVC 01:輻射照度探頭,用于測量輻照度(W/m2)，即單位面積m上所接受的短波滅菌紫外線UVC（波長為200nm-280nm）的輻射通量（W).該探頭不會受可見光和紅外線的輻照度影響。探頭是按照Hg氙燈所產生的波長為254nm光線來校準的。該探頭適用于一切有紫外線燈照射的環境。
技術參數:
典型靈敏度：0.19 μV/(μW/cm2)
量程：0-200 mW/cm2
光譜范圍：peak at 260 and FWHM 32nm
校準精度：<10%
LP PAR 01光合有效輻射探頭：
LP PAR 01：測量1秒、400nm-700nm光譜范圍內和單位面積m 上的光子數量比例。這個數量稱為PAR，即光合有效輻射。探頭是按照鹵鎢燈在特定光譜范圍內的光譜輻射亮度來校準的。
技術參數:
典型靈敏度：30 μV/(μmol/(m-2s-1)
量程：0-5000 (μmol/(m-2s-1)
光譜范圍：400 nm ÷ 660 nm
校準精度：<6%
訂貨信息：
LP PHOT 01：測量照度的照度探頭，CIE 濾光器，根據余弦定律校正擴散器。mV/klux輸出，5米連接線。
LP RAD 01：測量輻照的輻射探頭，根據余弦定律校正擴散器。μV / μWcm-2輸出，5米連接線。
LP PAR 01：測量PAR（光合有效輻射）范圍內光通量的輻射探頭。余弦校正，mV/micromol/m-2s-1，5米連接線。
LP UVA 01：測量長波黑斑效應紫外線UVA（315…400nm）范圍內輻照的輻射探頭，μV/μWcm-2的輸出，5米連接線。
LP UVB 01：測量中波紅斑效應紫外線UVB（280…315nm）范圍內輻照的輻射探頭，μV/μWcm-2的輸出，5米連接線。
LP UVC 01：測量短波滅菌紫外線UVC（200…280nm）范圍內輻照的輻射探頭，μV/μWcm-2的輸出，5米連接線。
LP BL：調平底座。安裝探頭時根據需求訂購。
HD978TR3：可配置信號轉換放大器，4-20mA（20-4mA）輸出。輸入測量范圍：
-10–+60mV，默認設置：0-20mA。 DIN rail 附件。Z小測量范圍是2mV。
HD978TR4：可配置信號轉換放大器，0-10（10-0Vdc）輸出。輸入測量范圍：
-10–+60mV。默認設置：0-20mA。 DIN rail 附件。Z小測量范圍是2mV。
HD978TR5：可配置信號轉換放大器，4-20mA（20-4mA）輸出。輸入測量范圍：
-10–+60mV。默認設置：0-20mA。Z小測量范圍是2mV。
HD978TR6：可配置信號轉換放大器，0-10（10-0Vdc）輸出。輸入測量范圍-10
–+60mV。默認設置：0-20mA。 Z小測量范圍是2mV。
