特點
- 長期零點穩定性，每年變動小于滿量程的 0.2%
- 能夠根據命令變化迅速進行流量響應并且過沖/下沖可忽略不計
- 流量范圍寬 – 從3 sccm 一直到1000 slpm
- 耐高壓等級 – 達 1,500 psi
- 可拆卸式流量傳感器
- 不受安裝角度影響
- 能和其他質量流量控制器在機械和電氣設計方面兼容
- 電驅動閥*調
- 耐化學腐蝕閥門

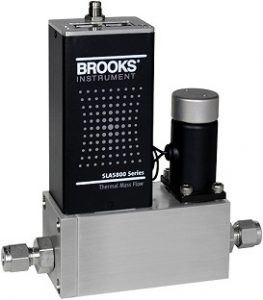

型號 SLA5850 / SLA5860 / SLA5851 / SLA5861 / SLA5853 / SLA5863
SLA5800 系列的特點是精度高、零點穩定性以及重復性高，而上述特性正是行業對質量流量測量和控制技術的需求所在。產品設計采用可配置多氣體/多量程功能，相較于競爭產品擁有好的零點漂移參數并且經確證能夠持久地保持出廠校準狀態和精度。
特點
- 長期零點穩定性，每年變動小于滿量程的 0.2%
- 高精度
- 流量范圍寬 – 從0.003一直到 2500 lpm
- Z高耐壓等級 –? 1500 psi/100 bar（可選：4500 psi/310 bar）
- 可編程多氣體/多量程功能
- 可單獨輕松訪問的診斷/維護端口
- 包括 DeviceNet
、EtherCAT?、Profibus? 和 RS-485加模擬接口在內的各種通信選擇 - 采用模塊化設計，無論在工廠或是現場使用均非常易于維護
優勢
- 傳感器的長期穩定性可降低對維護和定期校準的要求，從而降低總體經營成本
- 布魯克斯儀器的熱感測技術可提供信噪比性能從而提升低設定值條件下的測量和控制精度
- 選擇一個設備平臺即可滿足不同氣體和流量范圍的需求
- 可存儲并預先設定多達六種氣體校準信息，用戶僅需一臺設備即可在不同氣體和量程間輕松切換并減少庫存
- 對用戶開放的服務端口簡化了安裝、故障排除和診斷操作并且不會干擾流量控制器工作
- 耐用、穩定的金屬頂蓋可防止設備在安裝期間受損
- 多協議通信接口可簡化向現有系統的集成操作
- 基于國際標準的計量系統和初級校準系統可確保設備精度
應用
- 化學品和石化催化劑研究和試驗過程
- 實驗室和分析系統
- 燃料電池技術
- 生命科學實驗室
| 型號 | SLA5850 | SLA5860 | SLA5851 | SLA5861 | SLA5853 | SLA5863 |
| 產品類型 | Mass Flow Controller | Mass Flow Meter | Mass Flow Controller | Mass Flow Meter | Mass Flow Controller | Mass Flow Meter |
| 區別 | Device Type
Flow Range |
Device Type
Flow Range |
Device Type
Flow Range |
Device Type
Flow Range |
Device Type
Flow Range |
Device Type
Flow Range |
| 流量范圍-滿量程容量 | 0.003 – 50 slpm | 0.003 – 50 slpm | 15 – 200 slpm | 15 – 200 slpm | 100 – 2500 slpm | 100 – 2500 slpm |
| Z大壓力 | 1500 psi / 103 bar
Optional 4500 psi / 310 bar |
1500 psi / 103 bar
Optional: 4500 psi / 310 bar |
1500 psi / 103 bar | 1500 psi / 103 bar | 1000 psi / 70 bar | 1000 psi / 70 bar |
| 精度 | 0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
100 – 2500 lpm: 0.9% S.P. (20-100% F.S.)
100 – 1100 lpm:?0.18% of F.S. (2-20% F.S.) 1100 – 2500 lpm: 1.0% of F.S. |
100 – 2500 lpm: 0.9% S.P. (20-100% F.S.)
100 – 1100 lpm:?0.18% of F.S. (2-20% F.S.) 1100 – 2500 lpm: 1.0% of F.S. |
| 重復性 | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. |
| 響應時間-常閉 | <1 second | <1 second | <1 second | <1 seconds | <3 seconds | <3?seconds |
| 多氣體多量程 | Standard | Standard | Standard | Standard | Standard | Standard |
| 診斷能力 | Status Lights – MFC Health , Network Status
Alarms – Sensor Output, control Valve output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port – RS485 via 2.5 mm jack |
Status Lights – MFC Health , Network Status
Alarms – Sensor Output, control Valve output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port – RS485 via 2.5 mm jack |
Status Lights – MFC Health , Network Status
Alarms – Sensor Output, control Valve output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port – RS485 via 2.5 mm jack |
Status Lights – MFC Health , Network Status
Alarms – Sensor Output, control Valve output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port – RS485 via 2.5 mm jack |
Status Lights – MFC Health , Network Status
Alarms – Sensor Output, control Valve output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port – RS485 via 2.5 mm jack |
Status Lights – MFC Health , Network Status
Alarms – Sensor Output, control Valve output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port – RS485 via 2.5 mm jack |
| 模擬通訊 | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA |
| 數字通訊 | DeviceNet
EtherCAT? FOUNDATIONTMFieldbus Profibus? RS-485 |
DeviceNet
EtherCAT? FOUNDATIONTMFieldbus Profibus? RS-485 |
DeviceNet
EtherCAT? FOUNDATIONTMFieldbus Profibus? RS-485 |
DeviceNet
EtherCAT? FOUNDATIONTMFieldbus Profibus? RS-485 |
DeviceNet
EtherCAT? FOUNDATIONTMFieldbus Profibus? RS-485 |
DeviceNet
EtherCAT? FOUNDATIONTMFieldbus Profibus? RS-485 |

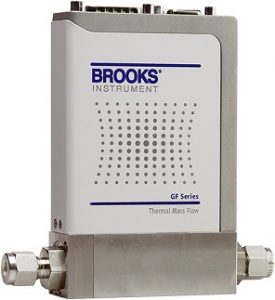

技術的 GF40 系列橡膠密封熱式質量流量計和控制器非常適用于那些使用多種氣體、需要頻繁切換氣體類型或是需要在保證氣體測量和控制準確性的同時重新設定測量范圍的系統、工藝和設施。該產品與的流量測量和控制性能相結合，能夠?qū)⒐に囲`活性提升至新高度。
特點
- 可編程多氣體/多量程功能
- Brooks? MultiFlo 氣體數據庫包含數千種天然氣體測定結果，可用于建立修正函數
- 流量響應時間不足 1 秒，精度可達目標應用設定值的 1%
- 非常適用于各種氣體
- 快速響應，哈氏合金傳感器
- 擁有獨立于工具通信并可輕松接入的診斷服務端口
- 多協議通信選件包括 DeviceNet、EtherCAT?、Profibus? 和 RS-485 模擬接口
優勢
- MultiFlo 技術能夠在不拆除管路中 MFC 的條件下設定新氣體和滿量程，從而延長運行時間
- MultiFlo 編程功能簡單、易用；60 s 內即可完成新氣體的選擇操作
- 可大幅降低設備商和大型終端用戶的流量控制器庫存
- 得益于基于國際標準的高級計量系統和校準技術，產品擁有出色的工藝氣體測量精度
- 耐腐蝕傳感器的穩定性，可確保良率和產能Z大化
- 對用戶開放的服務端口簡化了故障排除和診斷操作
- 各種橡膠密封件為各種應用提供了經濟實惠的性能靈活性
- 多協議通信接口可集成至現有系統
應用
- 太陽能電池化學氣相沉積
- 生命科學實驗室
- 真空處理
- 納米技術/MEMS 制造
- 等離子體、玻璃和卷繞鍍膜系統
- 非常適用于管匯系統/氣體輸送系統
| 型號 | GF40 |
| 流量范圍-滿量程容量 | 3 sccm – 50?slm |
| 精度 | 1% S.P. 35-100%
0.35% F.S. 2-35% |
| Z大壓力 | 150 psig/10 bar |
| 重復性 | <0.20% S.P. |
| 多氣體多量程 | MultiFlo Available |
| 診斷能力 | Status Lights: MFC Health, Network Status
Alarms: Sensor Output, Control Valve Output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port: RS485 via 2.5 mm jack |
| 模擬通訊 | ?0-5 V,? 0-10 V, 0-20 mA, 4-20 mA |
| 數字通訊 | DeviceNet
EtherCAT Profibus? RS485 |
特點
- NEMA4X/IP66 級加固外殼
- 適用的流量額定值范圍寬 – 0.003 至高達 2500 lpm
- 適用于各種溫度和壓力條件
- 熱流量測量傳感器技術確保測量精度
- 可編程多氣體/多范圍功能
- 采用常規自檢功能并配有獨立的診斷維護端口，因此用戶無需拆除 MFC 即可進行故障排除或流量條件切換
- 包括 DeviceNet、EtherCAT?、Profibus? 和 RS-485加模擬接口在內的各種通信選件
優勢
- 加固的設備外殼可為工藝精度和苛刻條件下的控制性能提供保障
- 熱感測技術可在低設定值條件下確認信噪比
- 傳感器的長期穩定性可降低對維護和定期校準的要求
- 選擇一臺設備即可設定多達六種不同的氣體校準信息
- 對用戶開放的服務端口簡化了安裝、故障排除和診斷操作
- 得益于基于國際標準的高級計量系統和校準技術，產品擁有出色的測量精度
- 多協議通信接口可簡化現有系統的集成操作
應用
- 化學與石化行業試驗工場
- 生命科學實驗室
- 食品加工中的氮封
nge

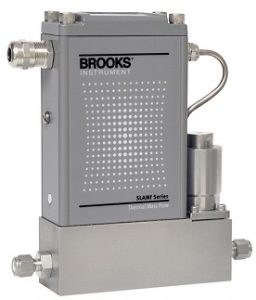

| 型號 | SLAMf50 | SLAMf60 | SLAMf51 | SLAMf61 | SLAMf53 | SLAMf63 |
| 類型 | Mass Flow Controller | Mass Flow Meter | Mass Flow Controller | Mass Flow Meter | Mass Flow Controller | Mass Flow Meter |
| 流量范圍 | 0.003 – 50 slpm | 0.003 – 50 slpm | 15 – 200 slpm | 15 – 200 slpm | 100 – 2500 slpm | 100 – 2500 slpm |
| Z大壓力 | 1500 psi / 100 bar | 1500 psi / 100 bar | 1500 psi / 100 bar | 1500 psi / 100 bar | 1000 psi / 70 bar | 1000 psi / 70 bar |
| 精度 | 0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
0.9% S.P. (20-100% F.S.)
0.18% F.S. (2-20% F.S., 1-20% F.S. from 1-50 lpm) |
100 – 2500 lpm: 0.9% S.P. (20-100% F.S.)
100 – 1100 lpm:?0.18% of F.S. (2-20% F.S.) 1100 – 2500 lpm: 1.0% of F.S. |
100 – 2500 lpm: 0.9% S.P. (20-100% F.S.)
100 – 1100 lpm:?0.18% of F.S. (2-20% F.S.) 1100 – 2500 lpm: 1.0% of F.S. |
| 重復性 | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. | 0.20% S.P. |
| 響應時間 | <1 second | <1 second | <1 second | <1 second | <3 seconds | <3 seconds |
| d | ||||||
| 模擬通訊 | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA | 0-5 Vdc, 1-5 Vdc, 0-10 Vdc, 0-20 mA, 4-20 mA |
| 數字通訊 | DeviceNet
Profibus? FOUNDATIONTMFieldbus RS-485 |
DeviceNet
Profibus? FOUNDATIONTMFieldbus RS-485 |
DeviceNet
Profibus? FOUNDATIONTMFieldbus RS-485 |
DeviceNet
Profibus? FOUNDATIONTMFieldbus RS-485 |
DeviceNet
Profibus? FOUNDATIONTMFieldbus RS-485 |
DeviceNet
Profibus? FOUNDATIONTMFieldbus RS-485 |

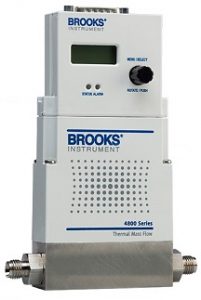

型號 4850 / 4860，響應時間快，適用于對時間要求嚴格的工藝，熱式質量流量計和控制器的響應速度越快，工藝就越高效，生產效率越高。響應速度是 4800 系列的主要優勢：該產品將基于 MEMS 的熱傳感器與 PID 算法相結合以優化控制閥的響應速度，因此使4800 系列控制器能夠根據設定值變化快速匹配實際的流量。本地操作界面 (LOI) 的選項能便于用戶對設備進行查看、控制和配置，無需遠程二次儀表。
特點
- 流量響應時間（完成時間）<0.75 s
- ?MEMS 傳感器和 PID 算法
- 尺寸小巧，不足常規熱式MFC的 一半：1” x 3”x 4” (25 mm x 76 mm x 101 mm)
- 本地操作界面 (LOI) 選項可簡化設置和操作；免費提供 LabVIEW VI 下載以進行設備監測和調零
- 通過 RS-232 實現數字化功能
| 4850 | 4860 | |
| 產品類型 | Mass Flow Controller | Mass Flow Meter |
| 流量范圍-滿量程容量 | 50?sccm –?40 slpm | 50?sccm –?40 slpm |
| 精度 | 3.0% F.S.
1.0%?F.S. (optional) |
3.0% F.S.
1.0%?F.S. (optional) |
| 重復性 | 0.15% F.S. | 0.15% F.S. |
| 響應時間-常閉 | Normally Closed Valve: 300 ms – <1 sec | Normally Closed Valve: 300 ms – <1 sec |
| Z大壓力 | 150 psig/10 barg | 150 psig/10 barg |
| 診斷能力 | Status Lights: MFC Health, Network Status
Alarms: Sensor Output, Control Valve Output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port: RS485 via 2.5 mm jack |
Status Lights: MFC Health, Network Status
Alarms: Sensor Output, Control Valve Output, Over Temperature, Power Surge/Sag, Network Interruption Diagnostic/Service Port: RS485 via 2.5 mm jack |
| 模擬通訊 | 0-5 Vdc 4-20 mA |
0-5 Vdc 4-20 mA |
| 數字通訊 | RS232 | RS232 |

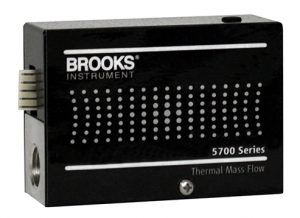

特點
- 僅用于計量
- 流量范圍寬
- 不銹鋼接液材料
- 單側電源輸入
- 0-5 V 輸出信號
優勢
- 質量流量測量 – 無需溫度或壓力校正
- 適用于大多數應用
- 耐用的全不銹鋼結構和無移動部件設計可確保優異的耐腐蝕性和長時間使用穩定性，并且可應用于大部分工藝/測試氣體
- 簡單的低成本安裝
- 采用電輸出信號，可實現流量指示、趨勢和統計
- 是進行設備升級時替代可變面積流量計的選擇
應用
- 吹掃氣體測量
- 氣體和濕度分析儀
- 粒子監測器
- 醫療/麻醉供氧系統
- 曝氣/發泡系統
| 型號 | 5700 |
| 流量范圍-滿量程容量 | 0?sccm –?50 slpm |
| 精度 | 5% full scale including linearity |
| 重復性 | 0.5% F.S. |
| 響應時間-常閉 | N/A |
| Z大壓力 | 150 psig |
| 模擬通訊 | ?0-5 V |

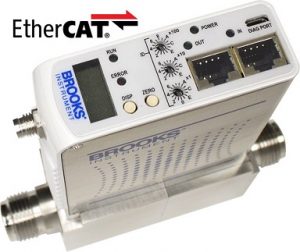

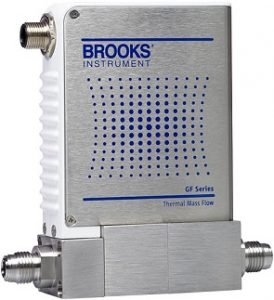

特點
- 長期零點穩定性，每年變動小于滿量程的 ± 0.5%
- 穩定時間短：<300 ms – <400 ms
- 滿量程流速：3 sccm 至 5 slm
- 高純度流路 – 4μ 英寸 Ra 表面處理
- 借助衰減率 (ROD) 技術實現的嵌入式實時流量故障檢測與預測功能
- 加強過程氣體測量精度 – Z大可提升三倍 – 經氣體實測優化的高級氣體建模功能
- 壓力變化補償 (PTI) 技術
- 高清晰度的可旋轉電子 LCD 顯示屏能夠本地顯示流量、溫度、壓力和網絡地址
- DeviceNet、RS-485 和模擬接口
型號 GF125 / GF126， MFC，GF125 系列產品是多變量壓力變化補償型 (PTI) 金屬密封質量流量控制器和儀表，有著快的響應速度和高的純度。作為將 PTI 質量流量控制技術引入市場的 GF125 系列產品降低了壓力和溫度波動導致的過程氣體流量變化。一臺采用標準 MultiFlo 技術的 MFC 即可滿足數千種氣體類型和各種量程組合的需求，無需從氣路上拆除 MFC 并且不影響精度。結果：降低了氣體顯示屏尺寸和成本，這得益于省去了壓力調節器、壓力傳感器和相關硬件的使用并輔以 PTI 性能以提高產率和生產效率。
特點
- 長期零點穩定性，每年變動小于滿量程的 ± 0.5%ar
- 穩定時間短：300 ms – <700 ms
- 滿量程流速達 300 slpm
- 高純度流路 – 4μ 英寸 Ra 表面處理
- 符合 SEMI F20 標準的接液材料
- 采用 ARM 處理器的耐腐蝕 Hastelloy? T-Rise 傳感器
- 可進行快速反應的無隔膜閥組件不受壓差影響，并且測試表明產品經七百萬次循環無故障
- MultiFlo 技術靈活性 — 一臺設備經編程設定后即可滿足數千種不同氣體和流量測量范圍配置的需求，無需從氣路上拆除 MFC 并且不影響精度
- 本地顯示屏可指示流量、溫度、壓力和網絡地址以便于輕松解決供氣和隔離閥故障問題
- DeviceNet、RS-485 L-協議和模擬接口
優勢
- GF125 系列產品通過將布魯克斯儀器的流量傳感器技術與能夠進行快速反應的無隔膜閥組件相結合，可將響應速度和穩定速度較之其他質量流量控制器提高 3 倍。
- 經優化的接液流路，可提升干燥效果
- MultiFloTM 技術可實現 MFC 流量測定量程的重新設定，通常是按 3:1 下調并且不影響精度，量程比或內漏率
- 全面的氣體數據庫為您提供廣泛的氣體保護信息
- 壓力變化補償 (PTI) 功能能夠克服傳統 MFC 的限制（受進氣壓力波動影響明顯）。產品效果表明其性能穩定并且可達到預期精度。
- 便捷的用戶顯示屏和獨立的診斷/維護端口有助于設備安裝、監測和故障排除
關鍵應用
- 半導體
- MOCVD（金屬有機化學氣相沉積）
- 要求使用高純度全金屬流路的氣體流量控制應用
便捷的維護端口
- 輕松進行診斷和故障排除
- 不影響工具通信
用戶界面
- 輕松安裝、啟動和操作
機械耦合閥
- 耐腐蝕全金屬閥
- 采用無隔膜設計并且不受壓差影響
- 高速吹掃功能
- 測試表明產品經四百萬次循環無故障
壓力傳感器
- 不受輸送壓力擾動或波動影響的穩定流量控制
溫升傳感器
- 長期穩定性（<+0.5% F.S/年）
- 提高了信噪比
- 高速吹掃功能
- 可在較低溫度下工作，適用于易發生熱分解的氣體
溫度傳感器
- 可在全溫度范圍內進行準確的流量和溫度測量
- 實時補償環境溫度波動，實現準確的氣體化學控制
| 型號 | GF125 | GF126 |
| 區別 | Ultra-High Purity
Ultra-Fast Response Time Pressure Transient Insensitivity |
High Flow Rate |
| 流量范圍-滿量程容量 | 3 sccm – 55 slm | 55 slm – 300 slm |
| 表面拋光 | 4μ inch Ra | 4μ inch Ra |
| 精度 | ±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
| 重復性 | < ±0.15% S.P. | < ±0.15% S.P. |
| 響應時間-常閉 | Normally Closed Valve
300ms (3-860 sccm N2 Eq.) 400ms (861-7200 sccm N2 Eq.) 500ms (7201-30000 sccm N2 Eq.) <700ms (30001-55000 sccm N2 Eq.) |
Normally Closed Valve
<1 sec |
| 響應時間-常開 | Normally Open Valve
<1.5 sec |
Normally Open Valve
— |
| 多氣體多量程 | MultiFlo Standard |
MultiFlo Standard |
| 瞬時壓力波動不敏感 | ±5% S.P. up to 5 psi/sec upstream press. spike | Ability to measure inlet pressure |
| 診斷能力 | Status Lights – MFC Health, Network Status
Alarms – Control Valve Output, Network Interruption |
Status Lights: MFC Health & Network Status
Alarms: Control Valve Output & Network Interruption |
| 模擬通訊 | 0-5 Vdc | 0-5 Vdc |
| 數字通訊 | RS485?L Protocol
DeviceNet |
RS485?L Protocol
DeviceNet |
特點
- 每年<滿量程的±0.15%的長期零點穩定性
- 響應穩定時間: 300毫秒 – <1秒
- 流量可達到300 slpm
- 全金屬密封的流體通路：可選5μ 或 10μ inch Ra的表面粗糙度
- 抗腐蝕的哈氏合金升溫傳感器在溫度升高時改善了測量的重復性
- MultiFloTM 氣體和量程的可編程性—一臺表，幾千種氣體和量程的組合，無需把MFC從管路上拆除，也不會影響精度
- 方便的用戶顯示和獨立的診斷/服務端口可幫助儀表安裝，監測和故障排查
- GF120 安全傳輸系統(SDS?)是布魯克斯的低壓降質量流量控制計，用于離子注入和刻蝕工藝的負壓安全傳輸系統的氣體傳輸
| 型號 | GF100 | GF101 | GF120 | GF120XSD | GF120XSD | GF121 | GF125 | GF126 |
| 區別 | High Purity | High Purity
High Flow Rate |
Ultra-High Purity
Ultra-Fast Response Time |
SDS Gas Delivery | SDS Gas Delivery | Ultra-High Purity
High Flow Rate |
Ultra-High Purity
Ultra-Fast Response Pressure Transient Insensitivity |
High Flow Rate |
| 流量范圍-滿量程容量 | 3 sccm – 55 slm | 55 slm – 300 slm | 3 sccm – 55 slm | 4 – 25 sccm | >25 sccm?– 1 slm | 55 slm – 300 slm | 3 sccm – 55 slm | 55 slm – 300 slm |
| 表面拋光 | 10μ inch Ra | 10μ inch Ra | 5μ inch Ra | 5μ inch Ra | 5μ inch Ra | 5μ inch Ra | 5μ inch Ra | 5μ inch Ra |
| 精度 | ±1% S.P. > 20-100%
±0.20% F.S. 2-20% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 20-100%
±0.20% F.S. 2-20% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 20-100%
±0.20% F.S. 2-20% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
| 重復性 | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. |
| 響應時間-常閉 | Normally Closed
<1 sec |
Normally Closed
<1 sec |
Normally Closed
700 ms |
Normally Closed
<3 sec |
Normally Closed
<3 sec |
Normally Closed
<1 sec |
Normally Closed
300ms – <700ms |
Normally Closed
<1 sec |
| 響應時間-常開 | Normally Open
<1.5 sec |
Normally Open
— |
Normally Open
<1.5 sec |
Normally Open
— |
Normally Open
— |
Normally Open
— |
Normally Open
<1.5 sec |
Normally Open
— |
| 多氣體多量程 | MultiFlo Standard |
MultiFlo Standard |
MultiFlo Standard |
— | — | MultiFlo Standard |
MultiFlo Standard |
MultiFlo Standard |
| 瞬時壓力波動不敏感 | — | — | — | — | — | — | ±5% S.P. up to 5 psi/sec upstream press. spike | Ability to measure inlet pressure |
| 診斷能力 | Status Lights & Alarms | Status Lights & Alarms | Status Lights & Alarms | Status Lights & Alarms | Status Lights & Alarms | Status Lights & Alarms | Status Lights & Alarms | Status Lights & Alarms |
| 數字通訊 | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT | EtherCAT |
技術的 MFC 即可滿足數千種氣體類型和各種量程組合的需求，無需從氣路上拆除 MFC 并且不影響精度。結果：提高工藝靈活性和效率輔以業內高純度的過程氣體，有助于提高產率和生產效率。
| 型號 | GF100 | GF101 | GF120 | GF120XSL | GF120XSL | GF121 |
| 區別 | High Purity | High Purity
High Flow Rate |
Ultra-High Purity
Ultra-Fast Response Time |
SDS Gas Delivery | SDS Gas Delivery | Ultra-High Purity
High Flow Rate |
| 流量范圍-滿量程容量 | 3 sccm – 55 slm | 55 slm – 300 slm | 3 sccm – 55 slm | >25 sccm?– 1 slm | 4 – 25 sccm | 55 slm – 300 slm |
| 表面拋光 | 10μ inch Ra | 10μ inch Ra | 4μ inch Ra | 4μ inch Ra | 4μ inch Ra | 4μ inch Ra |
| 精度 | ±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
±1% S.P. > 35-100%
±0.35% F.S. 2-35% |
| 重復性 | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. | < ±0.15% S.P. |
| 響應時間-常閉 | Normally Closed
<1 sec |
Normally Closed
<1 sec |
Normally Closed
700 ms |
Normally Closed
<3 sec |
Normally Closed
<3 sec |
Normally Closed
<1 sec |
| 響應時間-常開 | Normally Open
<1.5 sec |
Normally Open
— |
Normally Open
<1.5 sec |
Normally Open
— |
Normally Open
— |
Normally Open
— |
| 多氣體多量程 | MultiFlo Standard |
MultiFlo Standard |
MultiFlo Standard |
— | — | MultiFlo Standard |
| 瞬時壓力波動不敏感 | — | — | — | — | — | — |
| 診斷能力 | Status Lights: MFC Health & Network Status
Alarms: Control Valve Output & Network Interruption |
Status Lights: MFC Health &?Network Status
Alarms: Control Valve Output &?Network Interruption |
Status Lights: MFC Health &?Network Status
Alarms: Control Valve Output &?Network Interruption |
Status Lights: MFC Health &?Network Status
Alarms: Control Valve Output &?Network Interruption |
Status Lights: MFC Health &?Network Status
Alarms: Control Valve Output &?Network Interruption |
Status Lights: MFC Health &?Network Status
Alarms: Control Valve Output &?Network Interruption |
| 模擬通訊 | 0-5 Vdc | 0-5 Vdc | 0-5 Vdc | 0-5 Vdc | 0-5 Vdc | 0-5 Vdc |
| 數字通訊 | RS485?L Protocol
DeviceNet |
RS485?L Protocol
DeviceNet |
RS485?L Protocol
DeviceNet |
RS485?L Protocol
DeviceNet |
RS485?L Protocol
DeviceNet |
RS485?L Protocol
DeviceNet |
