產品概述

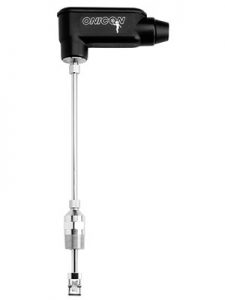

ONICON插入式流量計適合測量具有導電性的各種水的流量。F-1100型可以輸出頻率信號，其分辨率高，可實現與ONICON顯示表或熱量計配套使用。
產品應用
?冷卻水，熱水，冷凝水及暖通空調用水/乙二醇/鹽水等
?工業用水及混合水
?生活用水
精度
± 0.5% 讀數（基于校準流速）
±1% 讀數（介質流速從3到30ft/s,流量范圍度10：1）
±2% 讀數(介質流速從0.4到20ft/s,流量范圍度50：1）
電阻抗感應原理（非磁或光磁效應）
管徑尺寸:1-1/4″到72″
供電:24±4VAC/DC at 30 mA
液體溫度范圍? 標準：180°F,Z大溫度200°F;? 高溫：280°F,Z大溫度300°F，操作溫度高于250°F 時，須選擇316不銹鋼的結構材質
環境溫度：-5 to 160°F（-20 to 70℃）
工作壓力：Z大壓力400PSI
壓降：＜1PSI 當流速為 20 ft/s 管徑為 1-1/2″時管徑越大，流速越小，壓降將呈現下降趨勢
輸出信號：頻率輸出0-15V 時Z大/峰值脈沖一般低于300Hz
材質：接液部分金屬元件
標準：黃銅（帶有非電解鎳鍍層）
可選：316不銹鋼
電氣封裝標準：鋁材質，防風雨
可選：潛入式封裝，可浸在水中使用
電氣連接：3線制頻率輸出
標準：10米線纜，帶有1/2″NPT管道連接接頭
可選：10米全壓額定電纜，帶有DIN接頭安裝
產品概述

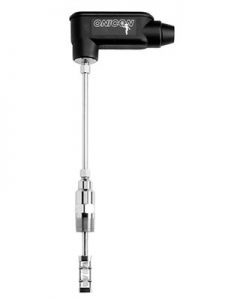

ONICON插入式流量計適合測量具有導電性的各種水的流量。F-1200型可以輸出頻率信號，其分辨率高，可實現與ONICON顯示表或熱量計配套使用。
產品應用
?冷卻水，熱水，冷凝水及暖通空調用水/乙二醇/鹽水等
?工業用水及混合水
?生活用水
精度
± 0.5% 讀數（基于校準流速）
±1% 讀數（介質流速從3到30ft/s,流量范圍度10：1）
±2% 讀數(介質流速從0.4到20ft/s,流量范圍度50：1）
電阻抗感應原理（非磁或光磁效應）
管徑尺寸:1-1/4″到72″
供電:24±4VAC/DC at 30 mA
液體溫度范圍? 標準：180°F,Z大溫度200°F;? 高溫：280°F,Z大溫度300°F，操作溫度高于250°F 時，須選擇316不銹鋼的結構材質
環境溫度：-5 to 160°F（-20 to 70℃）
工作壓力：Z大壓力400PSI
壓降：＜1PSI 當流速為 20 ft/s 管徑為 1-1/2″時管徑越大，流速越小，壓降將呈現下降趨勢
輸出信號：頻率輸出0-15V 時Z大/峰值脈沖一般低于300Hz
材質：接液部分金屬元件
標準：黃銅（帶有非電解鎳鍍層）
可選：316不銹鋼
電氣封裝標準：鋁材質，防風雨
可選：潛入式封裝，可浸在水中使用
電氣連接：3線制頻率輸出
標準：10米線纜，帶有1/2″NPT管道連接接頭
可選：10米全壓額定電纜，帶有DIN接頭安裝
產品概述
2-1/2″到72″
?24±4VAC/DC at 50 mA
?Z大壓力400PSI
產品概述
ONICON在線式渦輪流量計適用于測量各種具有導電性水的流量。F-1300型輸出高分辨率的頻率信號，可與ONICON顯示表或BTU熱量計配套使用。
校準
ONICON的每一臺流量計都經過自己流量實驗室的濕校準程序，其校準標準可溯源至NIST；每一臺流量計均附校準證書。
特點
高性價比
可定制校準，精度高，物*所值
長期可靠性
ONICON享有電阻抗感應元件能夠有效阻止顆粒物質的干擾作用。渦輪質量輕巧，并帶有動力寶石軸承系統，從而保證了整個機械系統無磨損。
“2年內無故障”質量保證
ONICON擴大了其產品的質保范圍—包括意外安裝損壞（如接線錯誤等），從而降低了儀表的安裝-啟動成本。請詳見ONICON完整的質量保證聲明或者聯系北京北方大河儀器儀表。
產品應用
?冷卻水，熱水，冷凝水及暖通空調用水/乙二醇/鹽水等
?工業用水及混合水
?生活用水
技術參數
精度
± 0.5% 讀數（基于校準流速）
± 2% 讀數(流量0.8-38GPM,流量范圍度50：1）
傳感元件
電阻抗感應原理（非磁或非光磁效應）
管道連接
螺紋管配件或銅連接件：?”?或 1″
供電：24±4 V AC/DC at 30 mA
介質溫度
標準：180°F,Z大溫度200°F
高溫：280°F,Z大溫度300°F
環境溫度
-5 to 160°F（-20 to 70℃）
工作壓力：Z大壓力400PSI
壓降：3 PSI（Z大流量時)
輸出信號：頻率輸出（0-15V峰值脈沖， 一般低于300Hz）
材質
殼體：銅
軸承：藍寶石
軸：碳化鎢
電氣封裝：鋁，防風雨
電氣連接：3線制頻率輸出
標準：10米線纜，帶有1/2″NPT管道連接接頭
可選：10米全壓額定電纜，帶有DIN接頭

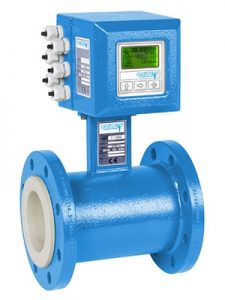

ONICON F-3100系列在線式電磁流量計適用于導電液體的流量測量，應用范圍廣。該系列流量計配有ONICON生產的標準變送器，其輸出為：1個4—20mA模擬信號（流量）；2個可程序設置的脈沖輸出。
產品應用
??去耦主回路/旁路雙向流動介質
± 0.0?075?ft/sec (介質流速低于1 ft/sec）
? 90—265 VAC，45 to 66 Hz, Z大35 mA
? 10—63 VDC，15—45 VAC，Z大300 mA
16位、2行字母數字式LCD顯示屏：
瞬時流量、累積流量、流向及出錯信息提示
輸出信號
·2個可程序設置的數字/脈沖輸出
（可對頻率、脈沖或定向流量進行設定校準）
? 碳素鋼，帶有涂層
? 316不銹鋼
304不銹鋼
連接類型
? ANSI Class 150 法蘭
? ANSI Class 300?法蘭
? Wafer?對夾連接
? 增強 Nylon，NEMA 4X（IP65）
?（可選）分體式變送器—–與傳感器相隔的Z大??????????距離是65ft.
電氣連接
18-22AWG鎧裝電纜
Z大操作壓力
230-580PSI（Z大壓力取決于襯底材質和法蘭等級，若用戶需要更大壓力等級，請向ONICON公司咨詢相關情況）。
徑的3倍即可。
長期可靠性
產品設計
F-3100系列流量計設計有多功能用戶操作界面和顯示功能；此外還有空管道探測、自動歸零和自動校準功能；用戶還可選擇報警方式。
美國ONICON公司的?F-3200系列在線式電磁流量計適用于導電液體的流量測量，應用范圍廣。該系列流量計的輸出為：1個4—20mA模擬信號（流量）；2個可程序設置的脈沖輸出。可選配ONICON生產的改進型變送器—-帶有圖形顯示，可以用來監測流量數據在短時間內的變化趨勢或選擇繼電器輸出模塊來簡化過程處理。
注：法拉第定律指出，當導體（傳導性流體）穿過磁場時（流量計所產生的磁場），將有感應電壓產生。感應電壓的大小與導體（流體）的流速成正比，其感應電壓的大小通過管道另一端的電測得并用以計算流量。
產品應用
- 冷卻水，熱水，冷凝水、暖通空調用水/乙二醇等
??去耦主回路/旁路雙向流動介質
- 導電系數大于5μS/cm的工業用水
- 生活用水/市政供水
技術參數
精度
±?0.2%?讀數（介質流速從3.3到33ft/sec）
±?0.75%讀數??(介質流速從1?到?3.3ft/sec）
±?0.0?075?ft/sec?(介質流速低于1?ft/sec）
傳感元件
電磁感應原理（無活動部件）
環境溫度
-4to?140°F
外部殼體材質選項
??碳素鋼，帶有涂層
??316不銹鋼
內部接液材質
304不銹鋼
連接類型
??ANSI?Class?150?法蘭
??ANSI?Class?300?法蘭
??Wafer??對夾連接
電氣連接
18-22?AWG鎧裝電纜
供電
??90—265?VAC，45?to?66?Hz,?Z大35?mA
??18—63?VDC，15—45?VAC，Z大300?mA
顯示?
背光式16位字符、8行圖解式LCD顯示屏：瞬時流量、累積流量、流向、短時間內流量數據變化趨勢及出錯信息提示
輸出信號
- 隔離式4—20mA模擬信號輸出（流量）·2個可程序設置的數字/脈沖輸出
（可對頻率、脈沖或定向流量進行設定校準）
電氣封裝
?鋁涂層，NEMA?6（IP67）?（可選）分體式變送器結構，不帶前置放大器—–與傳感器相隔的Z大距離是65ft.
?（可選）分體式變送器結構，帶前置放大器—–與傳感器相隔的Z大距離是1640ft.
Z大操作壓力230-580PSI（Z大壓力取決于襯底材質和法蘭等級，若用戶需要更大壓力等級，請向ONICON公司咨詢相關情況）。
校?準
F-3200系列流量計均經過自己流量實驗室
的濕校準程序，其校準標準可溯源至NIST；
每一臺流量計均附校準證書。
特?點
精度高
NICON生產的F-3200系列流量計的精度高達±?0.2%?讀數，流量計上游管道的長度僅為管道徑的3倍即可。
安裝使用方便
ONICON流量計均針對不同用戶的具體應用進行校準、屬性設置，而無須用戶在應用現場進行復雜的屬性設置等操作。F-3200系列安裝所需的上游/下游直管道的長度分別為3D、2D即可。
長期可靠性
ONICON插入式電磁流量計的傳感元件無活動部件并具有技術水平，因而適用于惡劣的現場工況或較差水質的流量測量。
產品設計
F-3200系列流量計設計有多功能用戶操作界面和顯示功能；此外還有空管道探測、自動歸零和自動校準功能；用戶還可選擇報警方式。
優勢
F-3500型插入式電磁流量計的設計大大提高了產品的工作性能。雙電式設計和連續自動歸零功能二者的有機結合，有效地改善了流量計的精度和靈敏性—-尤其在低流量的情況下。
簡便的Hot-Tap插入式安裝
可在管道處于工作運行狀態下進行手動
（1）一個模擬信號（瞬時流量測量）；
（2）高分辨率的頻率信號（用以驅動外圍設備）；
（3）可上升的脈沖信號（累積流量測量）；
（4）流向和空管道報警信號。
FB-3500系列還可與遠程顯示表及BTU熱量計等儀表兼容使用
·工業用水及混合水
·生活用水
·雙向過程流量
±1.0% 讀數（介質流速從2到20ft/sec）
±0.02 ft/sec (介質流速低于2ft/sec）

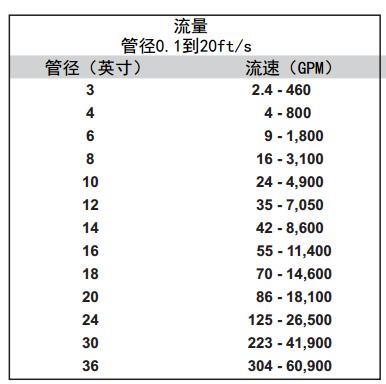

·量程
0.1ft/sec到20 ft/sec（0.03到6m/s）
·傳感元件
電磁感應原理（無活動部件）
·電導率范圍
20到60000uSiemens/cm
·管徑尺寸
標準型號配置：3”-72”（75-1825mm）管徑
·供電
20–28 VDC，250 mA@24VDC
20–28 VAC，60Hz,6VA
·介質溫度
15℉到250℉（-9到121℃）
·環境溫度
-20℉到50℉（-28到65℃）
·工作壓力
Z大壓力400PSI
·壓降
標準型號：0.1psi@12ft/s & 3”管徑，管徑變大壓降會變小
·輸出信號
··隔離式模擬信號（可任選一種信號）：
4–20mA；0–10V；0–5V；
··頻率輸出：
0–15V峰值脈沖，0–500 Hz
··可定標脈沖輸出（4個）：
隔離式固態干觸點
觸點容量: 50VDC，100mA（最大值）
···可選脈沖輸出（2個）
雙向累積流量
脈沖持續時間：0.5，1，2 或6秒
···單向觸點輸出：
流量順著箭頭方向開關閉合
開關時間0.2ft/s
流向變化，20秒內開關打開
··· 報警輸出：
報警狀態時開關閉合
·材質
接液部分：316不銹鋼
傳感器頭：Xarec
可選特殊版本：NSF/ANSI 61/372認證版本
·電氣封裝
標準：NEMA4 鋁材質，防風雨
·電氣連接
10米PVC包皮電纜，帶有1/2″NPT管道接頭
接地線。
6線制：電源、模擬輸出和流向
其它脈沖、頻率和報警輸出線纜可選定
精度高，物*所值：FB-3500系列插入式電磁流量計可以提供和昂貴的全口徑流量計一樣的精度以及可靠性。
ONICON插入式電磁流量計具有無活動部件的傳感元件和維修費用低等特點。
·優勢
FB-3500插入式電磁流量計的設計大大提高了產品的工作性能。雙電式設計和連續自動歸零功能二者的有機結合，有效地改善了流量計的精度和靈敏性—-尤其在低流量的情況下。
·簡便的Hot-Tap插入式安裝
可在管道處于工作運行狀態下進行手動插入/取出流量計操作。
Onicon公司的F-4400系列手持式夾裝式測量超聲波流量計是測量流量的選擇。電池供電，使用夾裝式互感器測量管道里的流量，1/2″到48″的管徑都可以測量，且市場上材質的管道都可以測量。帶顯示，方便用戶進行設置，只需要輸入管徑、管道壁厚和管道材質聯系北京北方大河儀器儀表就可以快速測量。
F-4400可以用內置可充電的鎳氫電池供電，也可以用電源適配器供電。電池滿電后，可以工作18小時。
內置記錄器可以監測流量時間，可記錄300000個數據，記錄間隔10秒到5分鐘可選；USB線纜連接電腦就可以下載數據。電源適配器供電測量的時候，也可以輸出4到20mA模擬信號。
應用
- 冷卻水，熱水，冷凝水、暖通空調用水等
- 家用/市政水
- 過程水和其它潔凈液體
- 基線監測
特點
- 監測和測試的選擇：
- 鉗式變送器便于安裝，不需要關機、不需要鉆孔、不需要壓降。內置記錄器同時可·以監測流量時間。
技術參數
- 精度
±1%讀數或者±0.1ft/s（0.03m/s）
重復性和線性：±0.25%

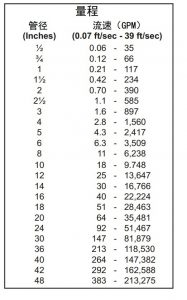

- 量程
0.07ft/s到39ft/s(0.02到12m/s)
- 傳感元件
夾裝式超聲波，傳輸時間差方法。干凈且滿管道液體不高于2%固體或者氣泡
- 管徑大小
1/2″到48″ (12mm 到1200 mm)
- 供電
內置鎳氫電池連續18小時工作時間
外部電源適配器100-240VAC，50/60Hz輸入
- 介質溫度
標準：-40℉到300℉
- 環境溫度
-5℉到140℉
- 輸出信號
4-20mA（電源適配器供電）
通過USB線纜下載數據
- 材質
手持式、ABS塑料、NEMA X·
顯示屏
白色、背光矩陣LCD、5位顯示流速、14位顯示流量、1個校準菜單和1個日流量報告
]]>

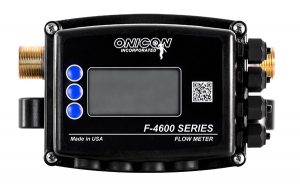

ONICON’s F-4600 Inline Flow Meters are designed to accurately measure the flow of water and water glycol solutions in small pipes. Meters are available for ?” – 2?” diameter pipes. The no-moving-parts design operates over a wide flow range with excellent low flow performance.
The low cost design is provided with threaded process connections, a 4-20mA analog output and a scaled dry contact pulse output for totalization.
*Optional integrel LCD display with BACnet MS/TP or MODBUS RTU is available. LCD display can be mounted up to 5 feet away from flow body for visibility.
Typical Applications
The F-4600 inline flow meter is ideal for chilled water, hot water, domestic water, condenser water, steam condensate and boiler feed water.
Reliable No-Moving-Parts Design
The F-4600 incorporates a pair of wetted ultrasonic transducers that face each other directly in the flow tube. This configuration maximizes signal strength and long term reliability.
Highly Accurate Over a Wide Flow Range?
The flow tube design and direct beam path configuration is optimized for water and water/glycol solutions. This allows for improved accuracy at low flows.
Easy to Install in Limited Straight Runs?
The F-4600 has an innovative flow tube design that simplifies installation by allowing for limited straight pipe upstream and downstream of the meter in most installations.
Simplified Installation and Commissioning
Each F-4600 is fully configured and programmed before it leaves the factory and is ready for use upon delivery.
