? 現代實用型設計
? 防護等級 (IP67)
? 簡單的通用壓力連接，可互換連接
? 高分辨率、高精度
? 檢測速度快
? 三行背光顯示/頂部顯示，一鍵切換
? 背景光
? 堅固耐用，電池工作時間長
? 保持功能可凍結測量值
? 記錄最大值和最小值
? 德國制造
產品特點
新的ECO240系列的主要重點在測量技術的基本功能上，該儀器的核心部件傳感器，在這類儀器中表現優異。盡管整體價格很低，但在成本上沒有節省。
高可靠性、高精度、檢測快速的真空計，被包裝在一個緊湊的防水外殼內，是工業及制造業的好選擇。
ECO240- 1 (VAC) 真空計快速測量
真空包裝機快速準確測試
包裝后抽真空，閱讀顯示，完成檢測，一氣呵成。打開包裝后，也可以通過最小值顯示讀出達到的最小真空值，也可用于真空灌封過程的監控。
ECO240 -2 高分辨率氣壓計
分辨率1mbar，量程14bar，可用于相對壓力測量或絕對壓力測量。
技術參數
ECO240-1
| 測量范圍 | 0.0 to 1700.0 hPa (mbar) |
| 接口 | 1個連接口，可與G1/8通用端口互換 |
| 測量項目 | 絕對壓力 |
| 精度 | ± 2 hPa (@ 5 to 30 °C) 型號ECO240-1-UT-VAC @ 0 to 20 hPa: ± 1 hPa (@ 10 to 30 °C) |
| 測量頻率 | 慢: 2,5 次/秒 快: 25 次/秒 |
| 誤差 (-20 to 50 °C) | ± 1,25 % FSS |
| 過壓 | 3000 hPa abs. |
| 可選功能 | 海平面設置或基準點設置 平均值 2 s / 5 s / 10 s |
| 顯示 | 3行分段LCD照明(白色，照明時間可調)，按鍵顯示 |
| 供電 | 2節AA電池(包含在發貨范圍內) |
| 功耗 | <1 mA |
| 電池壽命 | 3000 h （背光熄滅情況下連續運行） |
| 自動關機 | 可實現（用戶自行設置） |
| 使用環境 | -20 to +50 °C; 0 to 95 % |
| 儲存溫度 | -20 to 50 °C |
| 防護等級 | IP67 |
| 尺寸 | 108 x 54 x 28 mm |
| 重量 | 140g |
| 外殼 | 防破碎ABS外殼, 聚酯纖維面板 |
ECO240-2
| 測量范圍 | 0 to 14000 hPa (mbar) |
| 接口 | 1個連接口，可與G1/8通用端口互換 |
| 測量項目 | 絕對壓力 |
| 精度 | ± 0.02 % FSS +/-0.1 % (@ 25 °C)) |
| 測量頻率 | 慢: 2,5 次/秒 快: 25 次/秒 |
| 誤差 (-20 to 50 °C) | ± 0,1 % FSS ± 0,5 % |
| 過壓 | 20000 hPa abs. |
| 可選功能 | 海平面設置或基準點設置 平均值 2 s / 5 s / 10 s |
| 顯示 | 3行分段LCD照明(白色，照明時間可調)，按鍵顯示 |
| 供電 | 2節AA電池(包含在發貨范圍內) |
| 功耗 | <1 mA |
| 電池壽命 | 3000 h （背光熄滅情況下連續運行） |
| 自動關機 | 可實現（用戶自行設置） |
| 使用環境 | -20 to +50 °C; 0 to 95 % |
| 儲存溫度 | -20 to 50 °C |
| 防護等級 | IP67 |
| 尺寸 | 108 x 54 x 28 mm |
| 重量 | 140g |
| 外殼 | 防破碎ABS外殼, 聚酯纖維面板 |
詳細文件下載：
]]>

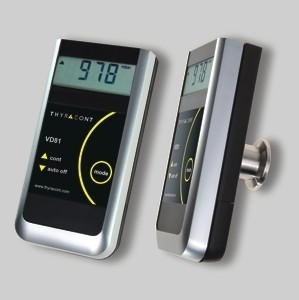

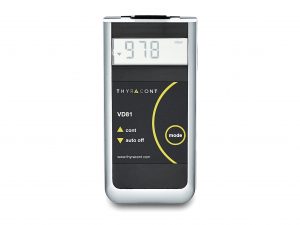

VD81便攜式真空計(1600-1mbar) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 產品概述
VD8系列便攜式真空壓力計可供測量壓力，其內置傳感器帶有溫度補償。該系列產品廣泛用于真空泵、真空爐中真空壓力測量以及教學科研、實驗室等領域，同時VD8系列具有數據記錄功能，通過USB接口和Thyracont提供的數據處理軟件（VacuGraph Windows software）把測量數據傳輸到計算機中以便對其進一步分析處理。應客戶要求，Thyracont能夠提供可溯源性校準證書。
產品特色
·使用方式：移動使用或固定安裝均可； ·顯示Z大/Z小壓力值；
·可實現自動關機或持續操作功能； ·可選數據記錄功能；
·電池供電，電池壽命長，Z長可達5000小時；
?帶有數據記錄功能的VD8產品還具有以下特點：
·數據存儲可達2000個；在線傳輸數據到電腦；在測量狀態下無需與電腦相連； ·可通過VacuGraph?軟件進行校準或直接通過對主機本身操作校準
典型應用
·真空裝置的檢測與安裝
·真空裝置和真空泵的操作控制和記錄
·現代教學輔助設備
·在教學、科研、實驗室和制造業可代替水銀壓力計
·包裝機器
·分析儀器
·真空爐具
·化學加工工藝
技術參數
VD8系列型號對照表
訂貨代碼
VD81：便攜式真空壓力計
以下配件需單獨購買：
VD8CASE:?防護盒
VD8ALK：9V AlMn電池
VD81NETZ：9V可充電電池+電源適配器100-240VAC
VD8N4：電源適配器100-240VAC
VD81SW1：軟管噴嘴，鍍鎳黃銅
VD8ANS：連接器件 VGR：VacuGraph軟件 WUSB0002: USB數據連接線
 |

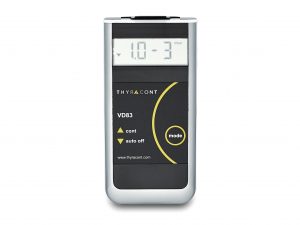

VD83真空計(100-5×10-4mbar) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 產品概述 VD8系列便攜式真空壓力計可供測量壓力，其內置傳感器帶有溫度補償。該系列產品廣泛用于真空泵、真空爐中真空壓力測量以及教學科研、實驗室等領域，同時VD8系列具有數據記錄功能，通過USB接口和Thyracont提供的數據處理軟件（VacuGraph Windows software）把測量數據傳輸到計算機中以便對其進一步分析處理。應客戶要求，Thyracont能夠提供可溯源性校準證書。
產品特色
·使用方式：移動使用或固定安裝均可； ·顯示Z大/Z小壓力值； ·可實現自動關機或持續操作功能； ·氣體修正因子修正壓力讀數； ·傳感器良好的冷凝保護功能； ·可選數據記錄功能； ·電池供電 ·測量單位：mbar, Torr, hPa 帶有數據記錄功能的VD8產品還具有以下特點：
·數據存儲可達2000個；在線傳輸數據到電腦；在測量狀態下無需與電腦相連； ·可通過VacuGraph 軟件進行校準或直接通過對主機本身操作校準典型應用 ·真空裝置的檢測與安裝 ·真空裝置和真空泵的操作控制和記錄 ·蒸發器 ·泄漏測試、真空*緣 ·包裝機器 ·分析儀器 ·真空爐具 ·化學加工工藝 技術參數
VD8系列 型號對照表
訂貨代碼
VD83：便攜式真空壓力計
以下配件需單獨購買：
VD8CASE:便攜箱 VD8ALK：9V AlMn電池 VD8N4:電源適配器100-240VAC VD8ANS：T形 DN16KF，2個O行圈，夾具 VGR：VacuGraph軟件 WUSB0002: USB數據連接線  |

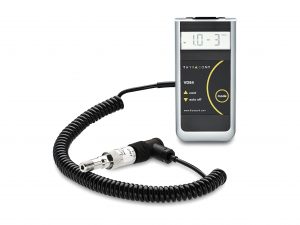

VD84真空計(100-0.001mbar） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 產品概述 VD8系列便攜式真空壓力計可供測量壓力，其傳感器帶有自動溫度補償。該系列產品廣泛用于真空泵、真空爐中真空壓力測量以及教學科研、實驗室等領域，同時VD8系列具有數據記錄功能，通過USB接口和Thyracont提供的數據處理軟件（VacuGraph Windows software）把測量數據傳輸到計算機中以便對其進一步分析處理。應客戶要求，Thyracont能夠提供可溯源性校準證書。 產品特色
·使用方式：移動使用或固定安裝均可； ·顯示Z大/Z小壓力值；
·可實現自動關機或持續操作功能； ·氣體修正因子修正壓力讀數；
·傳感器良好的冷凝保護功能；
·可選數據記錄功能；
·電池供電
·測量單位：mbar, Torr, hPa
?帶有數據記錄功能的VD8產品還具有以下特點：
·數據存儲可達2000個；在線傳輸數據到電腦；在測量狀態下無需與電腦相連； ·可通過VacuGraph 軟件進行校準或直接通過對主機本身操作校準
典型應用
·真空裝置的檢測與安裝
·真空裝置和真空泵的操作控制和記錄
·蒸發器
·泄漏測試、真空*緣
·包裝機器
·分析儀器
·真空爐具
·化學加工工藝
技術參數
VD8系列型號對照表
訂貨代碼
VD84/1：便攜式真空壓力計，壓力接口為小法蘭DN 16 ISO-KF
VD84/2:便攜式真空壓力計，壓力接口為1/8″ NPT陽螺紋
以下配件需單獨購買：
VD8CASE:便攜箱
VD8ALK：9V AlMn電池
VD8N4:電源適配器100-240VAC
VD8ANS：T形 DN16KF，2個O行圈，夾具 VGR：VacuGraph軟件 WUSB0002: USB數據連接線
VSP841:VD84/1配套的外置皮拉尼傳感器
VSP842:VD84/2配套的外置皮拉尼傳感器
 |

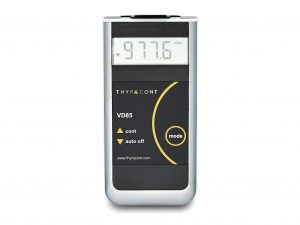

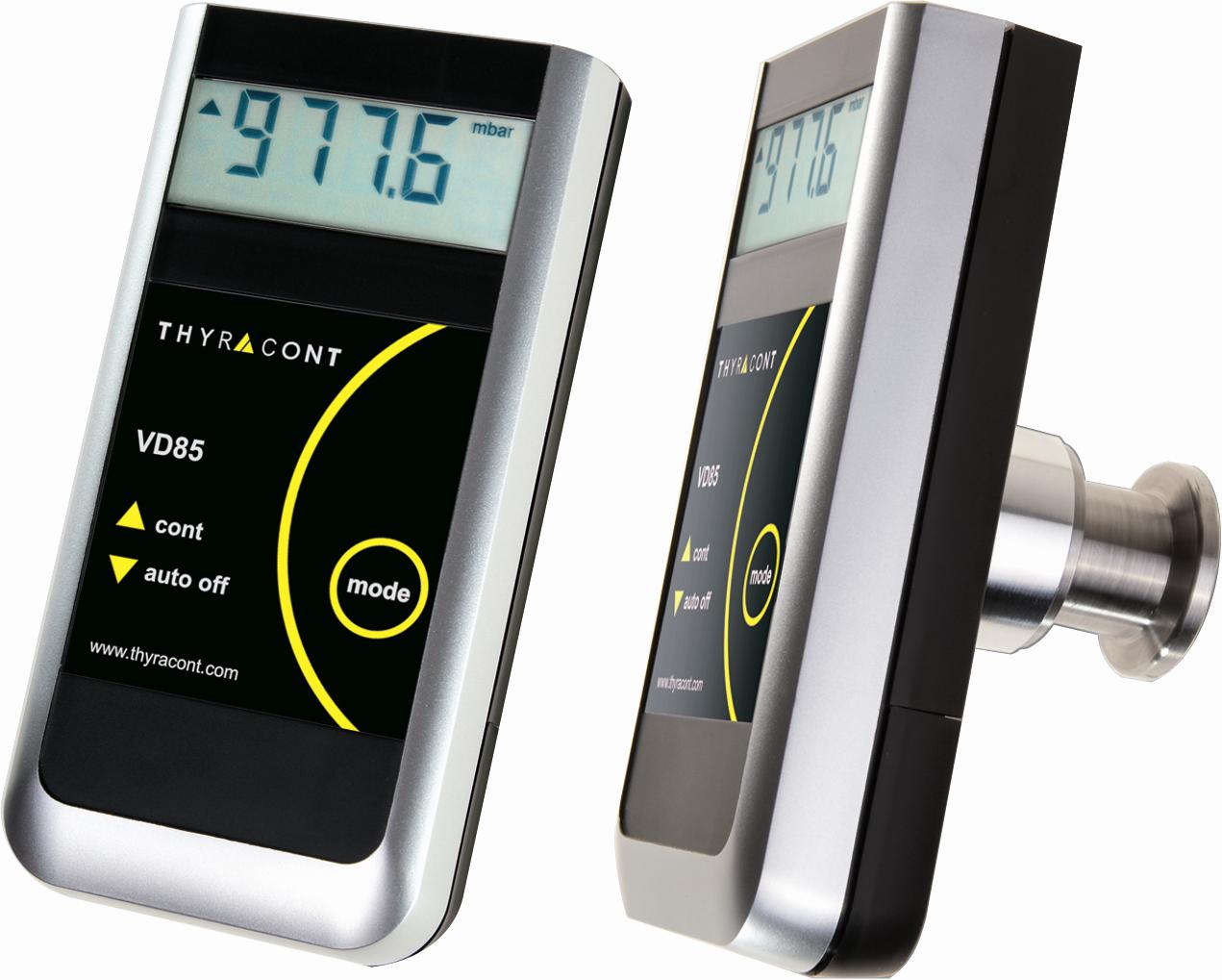

VD85真空計(1200-5×10-4mbar) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 產品概述VD8系列便攜式真空壓力計可供測量壓力，其內置傳感器帶有溫度補償。該系列產品廣泛用于真空泵、真空爐中真空壓力測量以及教學科研、實驗室等領域，同時VD8系列具有數據記錄功能，通過USB接口和Thyracont提供的數據處理軟件（VacuGraph Windows software）把測量數據傳輸到計算機中以便對其進一步分析處理。應客戶要求，Thyracont能夠提供可溯源性校準證書。
產品特色 ·使用方式：移動使用或固定安裝均可； ·顯示Z大/Z小壓力值；
·可實現自動關機或持續操作功能； ·氣體修正因子修正壓力讀數；
·傳感器良好的冷凝保護功能；
·可選數據記錄功能；
·電池供電
·測量單位：mbar, Torr, hPa
?帶有數據記錄功能的VD8產品還具有以下特點：
·數據存儲可達2000個；在線傳輸數據到電腦；在測量狀態下無需與電腦相連； ·可通過VacuGraph 軟件進行校準或直接通過對主機本身操作校準
典型應用 ·真空裝置的檢測與安裝
·真空裝置和真空泵的操作控制和記錄
·蒸發器
·泄漏測試、真空*緣
·包裝機器
·分析儀器
·真空爐具
·化學加工工藝
技術參數
VD8系列型號對照表
訂貨代碼
VD85：便攜式真空壓力計，壓力接口為小法蘭DN 16 ISO-KF
以下配件需單獨購買：
VD8CASE:便攜箱
VD8ALK：9V AlMn電池
VD8N4:電源適配器100-240VAC
VD8ANS：T形 DN16KF，2個O行圈，夾具 VGR：VacuGraph軟件 WUSB0002: USB數據連接線
 |
典型應用：
·分析儀器
·真空設備
·真空系統
·真空爐
·泄漏檢測
·冷凍干燥設備
·過程工程
·真空離心設備
優點：
·耐用的Pirani螺旋燈絲
·高分辨率
·良好的精度和重復性
·兩個獨立、浮動電位繼電器開關
·響應時間短
·金屬屏保護燈絲防油、防溶劑蒸汽
·良好的溫度補償確保了測量的穩定性
·測量單元體積小，例如VSP63D是1.8CM3
·金屬密封不銹鋼傳感器，適合真空應用
·傳感器探頭可以更換
·LED顯示儀器狀態和開關點
·可以連接Thyracont公司生產的2通道或4通道的顯示器VD12/VD10
·RS485接口和其它模擬輸出信號1.5-8.5V或EtherCAT
·通過按鍵或接口調整零點和大氣壓
·LCD顯示（VSP63DL，VSP64DL）
·如果出現錯誤，屏幕閃爍紅色，正常工作狀態是綠色（VSP63DL，VSP79DL）
·和PLC連接方便
·數字輸出信號可以遠程傳輸（Z遠距離500米)
·波特率9.6kBit/s到115kBit/s
·金屬外殼，結實耐用
·防護等級IP54（VSP63E/VSP64E)
·通過不銹鋼小法蘭DN 16 ISO-KF或conflat法蘭DN 16 CF-F真空連接
技術參數
傳感器??????????? Pirani
真空接觸材質????? 不銹鋼1.4307、鎳，鎢，玻璃
測量范圍????????? 1000到1×10-4mbar（750到1×10-4torr），Z大過壓4bar
精度????????????? 1000到20mbar:±30%讀數
20到2×10-3mbar:<±10%讀數
<2×10-3mbar:<factor 2
重復性??????????? ±2%讀數
響應時間????????? <100ms
供電電壓????????? 20到30VDC
電氣連接????????? VSP63D/DL,VSP64D/DL:SubD,15pol.,male,lockable
VSP63E,VSP64E:M12圓形接頭,female,lockable
1x標準A,5針,2x密碼D,4針
電流????????????? Z大2.5W，同時0.8Wf.EtherCAT/繼電器/LCD
操作溫度????????? 5到60℃（相對濕度Z大80%@30℃，無冷凝）
存儲溫度????????? -40到65℃
Z高烘烤溫度????? 法蘭（電氣分離）上的溫度125℃
輸出信號????????? 0到10VDC，測量范圍1.5-8.5VDC，log.，1V/等級
負載電阻>10KΩ(VSP63D/DL,VSP64D/DL)
串行接口????????? RS485:9.6kBit/s到115kBit/s，開關地址1-16
開關點??????????? 2個開關繼電器，50VAC/2A,30VDC/2A,Z大60VA
真空連接????????? DN 16 ISO-KF（VSP63),DN 16 CF-F（VSP64)
防護等級????????? IP54（VSP63E,VSP64E),IP40(VSM77D/DL,VSM79D/DL)
重量????????????? 190克
訂貨代碼：
·VSP63D
Pirani真空計，1000到1×10-4mabr，DN 16 ISO-KF連接，輸出0-10V 和RS485
·VSP63DL
同VSP63D，帶LCD顯示
·VSP63E
同VSP63D，RS485輸出和EtherCAT
·VSP64D
Pirani真空計，1000到1×10-4mabr，DN 16 CF-F連接，輸出0-10V 和RS485
·VSP64DL
同VSP64D，帶LCD顯示
·VSP64E
同VSP64D，RS485輸出和EtherCAT
配件：
·W1515002
帶VD12和VD10的真空計VSP63D/DL和VSP64D/DL的連接線，線長2米
·W1515006
同W1515002，線長6米
·W1515020
同W1515002，線長20米
·B_VSP63
傳感器探頭，DN 40 ISO-KF，用于VSP63
·B_VSP64
傳感器探頭，DN 40 CF-F，用于VSP64
典型應用：
·分析儀器
·真空設備
·真空系統
·真空爐
·泄漏檢測
·冷凍干燥設備
·過程工程
·真空離心設備
優點：
·耐用的Pirani螺旋燈絲
·高分辨率
·良好的精度和重復性
·兩個獨立、浮動電位繼電器開關
·響應時間短
·金屬屏保護燈絲防油、防溶劑蒸汽
·良好的溫度補償確保了測量的穩定性
·測量單元體積小，例如VSP63D是1.8CM3
·金屬密封不銹鋼傳感器，適合真空應用
·傳感器探頭可以更換
·LED顯示儀器狀態和開關點
·可以連接Thyracont公司生產的2通道或4通道的顯示器VD12/VD10
·RS485接口和其它模擬輸出信號1.5-8.5V或EtherCAT
·通過按鍵或接口調整零點和大氣壓
·LCD顯示（VSP63DL，VSP64DL）
·如果出現錯誤，屏幕閃爍紅色，正常工作狀態是綠色（VSP63DL，VSP79DL）
·和PLC連接方便
·數字輸出信號可以遠程傳輸（Z遠距離500米)
·波特率9.6kBit/s到115kBit/s
·金屬外殼，結實耐用
·防護等級IP54（VSP63E/VSP64E)
·通過不銹鋼小法蘭DN 16 ISO-KF或conflat法蘭DN 16 CF-F真空連接
技術參數
傳感器??????????? Pirani
真空接觸材質????? 不銹鋼1.4307、鎳，鎢，玻璃
測量范圍????????? 1000到1×10-4mbar（750到1×10-4torr），Z大過壓4bar
精度????????????? 1000到20mbar:±30%讀數
20到2×10-3mbar:<±10%讀數
<2×10-3mbar:<factor 2
重復性??????????? ±2%讀數
響應時間????????? <100ms
供電電壓????????? 20到30VDC
電氣連接????????? VSP63D/DL,VSP64D/DL:SubD,15pol.,male,lockable
VSP63E,VSP64E:M12圓形接頭,female,lockable
1x標準A,5針,2x密碼D,4針
電流????????????? Z大2.5W，同時0.8Wf.EtherCAT/繼電器/LCD
操作溫度????????? 5到60℃（相對濕度Z大80%@30℃，無冷凝）
存儲溫度????????? -40到65℃
Z高烘烤溫度????? 法蘭（電氣分離）上的溫度125℃
輸出信號????????? 0到10VDC，測量范圍1.5-8.5VDC，log.，1V/等級
負載電阻>10KΩ(VSP63D/DL,VSP64D/DL)
串行接口????????? RS485:9.6kBit/s到115kBit/s，開關地址1-16
開關點??????????? 2個開關繼電器，50VAC/2A,30VDC/2A,Z大60VA
真空連接????????? DN 16 ISO-KF（VSP63),DN 16 CF-F（VSP64)
防護等級????????? IP54（VSP63E,VSP64E),IP40(VSM77D/DL,VSM79D/DL)
重量????????????? 190克
典型應用：
·負載制動
·分析儀器
·噴涂廠
·真空爐
·泄漏檢測
·低真空泵的操作控制
·過程工程
·質譜儀器
·真空系統的安全電路
優點：
·傳感器測量范圍廣Pirani/piezo
·精度高，分辨率好
·兩個獨立、浮動電位繼電器開關
·響應時間短
·良好的重復性和長期穩定性
·測量單元體積小，例如VSR53D是2CM3
·金屬密封不銹鋼傳感器，適合真空應用
·金屬屏保護燈絲防油、防溶劑蒸汽
·良好的溫度補償確保了測量的穩定性
·傳感器探頭可以更換
·20mbar以上的測量不受氣體類型的影響，Pirani傳感器不同氣體類型的校準因子可調
·LED顯示儀器狀態和開關點
·RS485接口和其它模擬輸出信號1.5-8.58V或EtherCAT
·通過按鍵或接口調整零點和大氣壓
·LCD顯示（VSR53DL，VSR54DL）
·如果出現錯誤，屏幕閃爍紅色，正常工作狀態是綠色（VSR53DL，VSR54DL）
·和PLC連接方便
·數字輸出信號可以遠程傳輸（Z遠距離500米)
·波特率9.6kBit/s到115kBit/s
·金屬外殼，結實耐用
·防護等級IP54（VSR53E/VSR54E)
·可以連接Thyracont公司生產的2通道或4通道的顯示器VD12/VD10
·通過不銹鋼小法蘭DN 16 ISO-KF或conflat法蘭DN 16 CF-F真空連接
技術參數
傳感器??????????? Pirani/inverted magnetron（依據氣體不同）
真空接觸材質????? 不銹鋼1.4307、鎳、金、硅氧化物、鎢、玻璃
測量范圍????????? 1200到1×10-4mbar（900到1×10-4torr），Z大過壓4bar
精度????????????? 1200到10mbar:±0.3%滿量程
10到2×10-3mbar:±10%讀數
重復性??????????? ±0.1%滿量程（1200到10mbar）
±2%讀數（10到2×10-3mbar）
響應時間????????? 1200到10mbar：<30ms（piezo）
10到2×10-3mbar：<100ms（Pirani）
供電電壓????????? 20到30VDC
電氣連接????????? VSR53D/DL,VSR54D/DL:SubD,15pol.,male,lockable
VSR53E,VSR54E:M12圓形接頭,female,lockable
1x標準A,5針,2x密碼D,4針
電流????????????? Z大2.5W，同時0.8Wf.EtherCAT/繼電器/LCD
操作溫度????????? 5到60℃（相對濕度Z大80%@30℃，無冷凝）
存儲溫度????????? -40到65℃
Z高烘烤溫度????? 法蘭（電氣分離）上的溫度125℃
輸出信號????????? 0到10VDC，測量范圍1.5-8.58VDC，log.，1V/等級
負載電阻>10KΩ(VSR53D/DL,VSR54D/DL)
串行接口????????? RS485:9.6kBit/s到115kBit/s，開關地址1-16
開關點??????????? 2個開關繼電器，50VAC/2A,30VDC/2A,Z大60VA
真空連接????????? DN 16 ISO-KF（VSR53),DN 16 CF-F（VSR54)
防護等級????????? IP54（VSR53E,VSR54E),IP40(VSR53D/DL,VSR54D/DL)
重量????????????? 220克（VSR53D）
訂貨代碼：

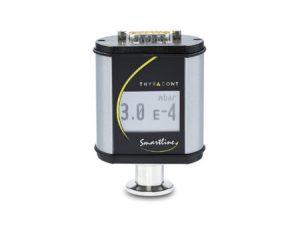

·VSR53D
piezo-Pirani真空計，1200到1×10-4mabr，DN 16 ISO-KF連接，輸出0-10V 和RS485
·VSR53DL
同VSR53D，帶LCD顯示
·VSR53E
同VSR53D，RS485輸出和EtherCAT
·VSR54D
piezo-Pirani真空計，1200到1×10-4mabr，DN 16 CF-F連接，輸出0-10V 和RS485
·VSR54DL
同VSR54D，帶LCD顯示
·VSR54E
同VSR54D，RS485輸出和EtherCAT
配件：
·W1515002
帶VD12和VD10的真空計VSR53D/DL和VSR54D/DL的連接線，線長2米
·W1515006
同W1515002，線長6米
·W1515020
同W1515002，線長20米
·B_VSP53
傳感器探頭，DN 16 f.VSR53
·B_VSP54
傳感器探頭，DN 16 CF-F，f.VSR54
典型應用：
·分析儀器
·涂料廠和氣相沉積
·真空爐
·過程工程
·測量和控制真空
·濺射廠
優點：
·傳感器測量范圍廣Pirani/cold cathode
·Pirani自動控制冷陰傳感器
·Pirani傳感器可以保證冷陰在低壓時的正常操作，延長使用壽命
·傳感器結實耐用
·測量單元體積小，例如VSM77D是9CM3
·良好的啟動裝置
·空氣入侵不影響測量
·兩個獨立、浮動電位繼電器開關
·LED顯示儀器狀態和開關點
·傳感器可更換
·Pirani和冷陰級傳感器的不同氣體的校正因子可以校準壓力讀數
·可以連接Thyracont公司生產的2通道或4通道的顯示器VD12/VD10
·RS485接口和其它模擬輸出信號1.819-8.6V或EtherCAT
·通過按鍵或接口調整零點和大氣壓
·LCD顯示（VSM77DL，VSM79DL）
·如果出現錯誤，屏幕閃爍紅色，正常工作狀態是綠色（VSM77DL，VSM79DL）
·和PLC連接方便
·數字輸出信號可以遠程傳輸（Z遠距離500米)
·波特率9.6kBd到115kBd
·金屬外殼，結實耐用
·通過不銹鋼小法蘭DN 25 ISO-KF或conflat法蘭DN 40 CF-F真空連接
尺寸mm
技術參數
傳感器????????? Pirani/inverted magnetron（依據氣體不同）
真空接觸材質??? 不銹鋼1.4307、鎳，鎢，鉬，玻璃，陶瓷
測量范圍??????? 1000到5×10-9mbar（750到5×10-9torr），Z大過壓4bar
精度??????????? 1000到10mbar:<30%讀數
10到2×10-3mbar:<10%讀數
2×10-3mbar到1×10-8mbar:<25%讀數
重復性????????? ±2%讀數（10到1×10-2mbar）
±7%讀數（1×10-2到1×10-8mbar）
響應時間??????? 200ms
陰電壓??????? Z大2.5kV
供電電壓??????? 20到30VDC
電氣連接??????? VSM77D/DL,VSM79D/DL:SubD,15pol.,male,lockable
VSM77E,VSM79E:M12圓形接頭,female,lockable
1x標準A,5針,2x密碼D,4針
電流??????????? Z大3W，同時0.8Wf.EtherCAT/繼電器/LCD
操作溫度??????? 5到60℃
存儲溫度??????? -40到65℃
Z高烘烤溫度??? 法蘭（電氣分離）上的溫度160℃
輸出信號??????? 0到10VDC，測量范圍1.819-8.6VDC，log.，0.6V/等級
負載電阻>10KΩ(VSM77D/DL,VSM79D/DL)
串行接口??????? RS485:9.6kBd到115kd，開關地址1-16
開關點????????? 2個開關繼電器，50VAC/2A,30VDC/2A,Z大60VA
真空連接??????? DN 25 ISO-KF（VSM77),DN 40 CF-F（VSM79)
防護等級??????? IP54（VSM77E,VSM79E),IP40(VSM77D/DL,VSM79D/DL)
重量??????????? 約555克
訂貨代碼：
·VSM77D
真空計Pirani/inverted magnetron，1000到5×10-9mabr，DN 25 ISO-KF連接，輸出0-10V 和RS485
·VSM77DL
同VSM77D，帶LCD顯示
·VSM77E
同VSM77D，RS485輸出和EtherCAT
·VSM79D
真空計Pirani/inverted magnetron，1000到5×10-9mabr，DN 40 CF-F連接，輸出0-10V 和RS485
·VSM79DL
同VSM79D，帶LCD顯示
·VSM79E
同VSM79D，RS485輸出和EtherCAT
配件：
·W1515002
帶VD12和VD10的真空計VSM77D/DL和VSM79D/DL的連接線，線長2米
·W1515006
同W1515002，線長6米
·W1515020
同W1515002，線長20米
·B_VSM77
傳感器探頭，DN 25 ISO-KF，f.VSM77
·B_VSM79
傳感器探頭，DN 40 CF-F，f.VSM79
優點：
- 用戶可以自動或手動控制數字冷陰傳感器
- 特殊技術的快點火
- 對自動關閉引起的空氣涌流不敏感
- 防護等級IP54的連接頭
- 傳感器可更換
- 數字和模擬輸出信號/接口：199-7.801V，RS485
- 可根據需要的輸出特性，輸出信號可調，方便更換現有的傳感器
應用：
- 涂層工廠和氣相沉積
- 工業爐
- 過程工程
- 濺射裝置
- 分析儀器
- 高真空測量與控制
技術參數：
| 重量 | 0.555kg |
| 尺寸 | 6.9 x 4.8 x 15.3 cm |
| 測量原理 | 冷陰，不依賴于氣體種類 |
| 接觸真空的材料 | 不銹鋼1.4305, 鎳，鎢，鉬，玻璃，陶瓷 |
| 響應時間 | <50 ms |
| 測量范圍 | 2×10-3到5×10-9?mbar，過壓10bar，絕壓 |
| 精度 | 2×10-3到2×10-8?mbar：< 25% |
| 重復性 | 2×10-3到2×10-8?mbar：±7%讀數 |
| 陰電壓 | Z大2,5 kV |
| 供電 | 20-30VDC |
| 電氣連接 | VSIxD/DL：D-Sub,15針，公接頭；可選：FCC68 (P_VSI003)VSIxE, VSIxPN：M12接頭，母接頭，可鎖
1xA標準, 5pol., 2xD coded, 4pol. |
| 功耗 | Z大3 W，多0.8用 EtherCAT / 繼電器/ LCD功能 |
| 工作溫度 | +5℃…+60℃ |
| 儲藏溫度 | -40℃…+65℃ |
| Z高烘烤溫度 | 160℃法蘭（不連接電子元件） |
| 輸出信號 | 0 – 10 VDC,范圍1.819 – 8.6 VDC, log., 0.6 V/年校準，電阻> 10kOhm |
| 串行輸出 | RS485: 9.6 kBd 到115 kBd，地址開關1 – 16可選EtherCA T，Profinet |
| 開關點 | 2 切換繼電器 50VAC/2A, 30 VDC/2A，Z大60 VA |
| 真空連接 | DN 25 ISO-KF |
| 防護等級 | VSI1xE, VSI1xPN: IP54VSI1xD/DL: IP40, IP54 帶適配器 |
訂貨代碼：
VSI17D：DN 25 KF，輸出0-10V和 Rs485
VSI17DL：DN 25 KF，輸出0-10V和 Rs485，帶LCD顯示
VSI17E：DN 25 KF，EtherCA T和Rs485
VSI17PN：DN 25 KF，Profinet和Rs485
VSI18D：DN 40 KF輸出0– 10 V和Rs485
VSI18DL：DN 40 KF輸出0– 10 V和Rs485，帶L CD 顯示
VSI18E：DN 40 KF，EtherCA T和Rs485
VSI18PN：DN 40 KF，Profinet和 Rs485
VSI19D：DN 40 CF,，輸出0 – 10 V和 Rs485
VSI19DL：DN 40 CF，輸出0 – 10 V和 Rs485帶L CD顯示
VSI19E：DN 40 C， EtherCA T 和 Rs485
VSI19PN：DN 40 CF, Profinet和 Rs485
配件：
傳感器：B_VSM77，B_VSM78，B_VSM79
]]>
